DOI: 10.1016/j.coco.2021.100687
采用靜電紡絲法以及隨后在450℃下進行煅燒制備了CuO-NiO納米復合材料。使用掃描電子顯微鏡（SEM）、X射線衍射（XRD）和透射電子顯微鏡（TEM）對樣品進行了表征。從SEM顯微照片中觀察到無珠的規則納米纖維。XRD和TEM結果證實所合成材料是由CuO和NiO晶相組成的復合納米顆粒。本研究在玻璃碳電極（GCE）上修飾納米復合材料CuO-NiO，首次制備出一種無酶葡萄糖傳感器。采用循環伏安法和電流-時間曲線技術探究修飾電極（CuO-NiO/GCE）在堿性水溶液中的電化學性能。對GCE上的外加電位、修飾物濃度等實驗參數進行了優化，并詳細研究了用于葡萄糖測定的生物傳感器性能。在最佳條件下（8.0μL修飾物，+0.55V），CuO-NiO/GCE在葡萄糖檢測中顯示出優異的性能，如較快的響應速度（約1s），低至0.08μM的檢測限（S/N=3），0.2μM-1.0mM的寬范圍，線性相關系數為0.998，靈敏度高達4022μA mM-1 cm-2。另外，CuO-NiO/GCE具有良好的選擇性、重現性和長期穩定性。出色的葡萄糖電化學催化性能表明，合成的CuO-NiO納米復合材料是一種很有前途的葡萄糖電極材料。
圖1.所制備電紡納米纖維在450℃下煅燒之前（a）和之后（b）的SEM圖
圖2.樣品的XRD圖（a）和TEM（b）
圖3.不同材料（NiO（I），CuO（II），CuO-NiO（III））修飾GCE在含1mM（a）和2mM（b）（實線）或無葡萄糖（虛線）的0.1M NaOH中的CVs（掃描速率：50mV/s）插圖，GCE在含2mM葡萄糖（實線）或沒有葡萄糖（虛線）時的CVs。V，在不同掃描速率下，CuO-NiO在含2mM葡萄糖的0.1M NaOH中的CVs，以及峰值電流與掃描速率平方根的校準圖（V中的插圖）

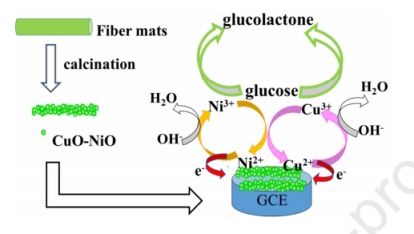

圖4.由煅燒靜電紡絲纖維得到的CuO-NiO納米復合材料在NaOH中的葡萄糖電氧化機理示意圖

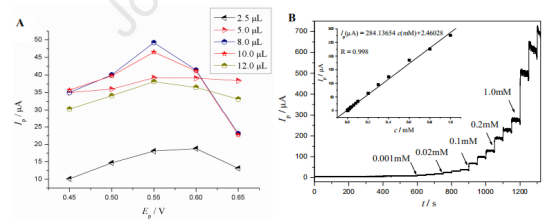

圖5.A，不同因素對CuO-NiO/GCE上0.2mM葡萄糖的氧化電流的影響：修飾物用量和外加電位。B，葡萄糖在CuO-NiO/GCE上的電流-時間曲線；插圖，葡萄糖氧化反應和葡萄糖濃度的相應校準曲線

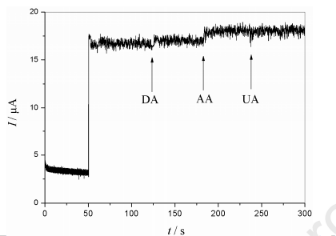

圖6.葡萄糖（0.1mM）和DA、AA、UA在CuO-NiO/GCE上的電流-時間曲線
微信二維碼
