    天津工業大學陳英波J. Taiwan Inst. Chem. E.:電噴霧結合靜電紡絲工藝制備PA6-rG

    2021-03-23   易絲幫

    DOI: 10.1016/j.jtice.2021.01.019

    構建高效的油水分離膜是嚴重含油污水處理的關鍵,而石墨烯被認為是油水分離膜的理想候選材料。在此,當氧化石墨烯存在時,首先對己內酰胺進行原位聚合,成功合成了聚酰胺-6-還原氧化石墨烯復合物(PA6-rGO)。然后,采用靜電紡絲和電噴霧工藝相結合制備了PA6-rGO納米纖維膜。通過兩步法在普通電紡纖維膜表面制備了具有微球/珠纖維結構的納米纖維表層。研究了重力驅動下納米纖維膜對乳液的分離性能。結果表明,表面活性劑穩定乳液的通量達到765.4 L m-2 h-1,截留率高達99.6%。預期可將其用于低壓驅動膜分離系統中,以實現對嚴重含油污水的初步分離。




    圖1.rGO增強PA6復合材料的原位聚合示意圖,以及通過電噴霧結合靜電紡絲工藝構建PA6-rGO NFM的示意圖。

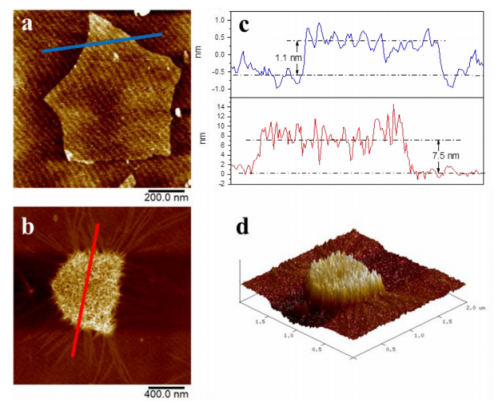

    圖2.(a)分散在乙醇中的云母上的GO的AFM圖像,(b)分散在乙醇中的云母上的PPG的AFM圖像,(c)GO和PPG單層上的高度分布,(d)PPG片材的3D AFM圖像。

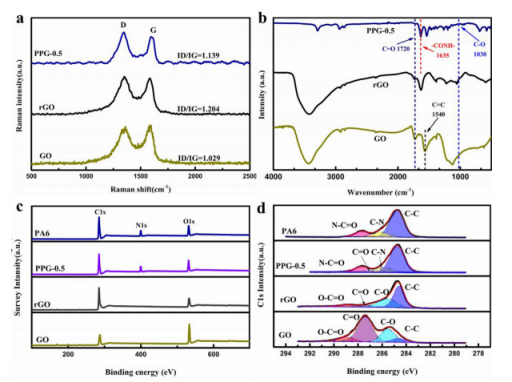

    圖3.GO和PA6-rGO復合材料的化學結構表征:(a)GO,rGO,PPG-0.5的拉曼光譜,(b)GO,rGO,PPG-0.5的FT-IR光譜;(c)GO,rGO,PA6,PPG-0.5的XPS光譜,(d)GO,rGO,PA6,PPG-0.5的C1s XPS光譜。

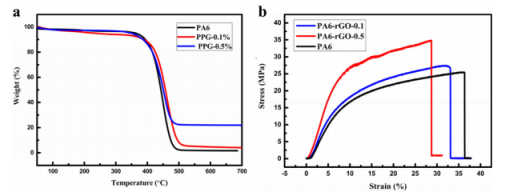

    圖4.(a)PPG和GO的TGA光譜,(b)PA6、PG-0.1和PG-0.5復合材料的應力-應變曲線。



    圖5.(a)PA6-rGO-0.5復合材料和(b)PPG-0.5的橫截面SEM圖像。

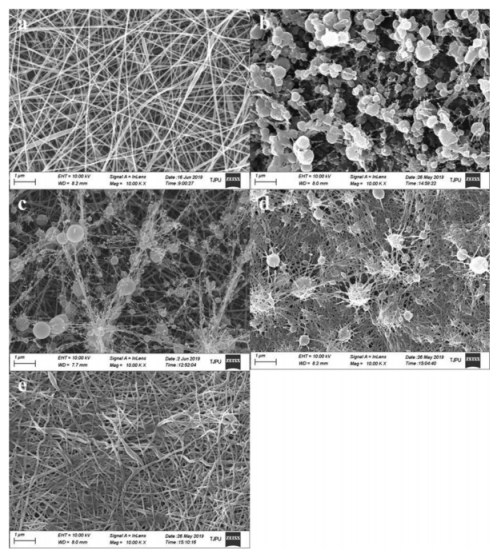

    圖6.(a)9%NFM,(b-e)1%@9%NFM,3%@9%NFM,5%@9%NFM,7%@9%NFM的表面SEM圖像。

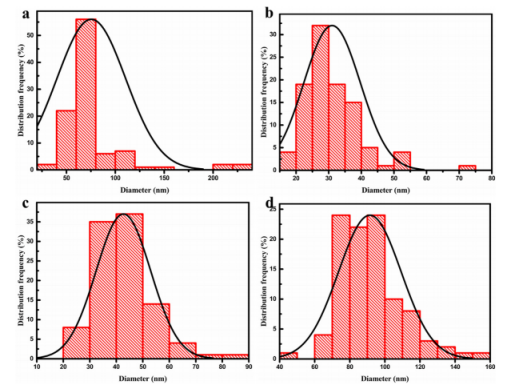

    圖7.(a)9%NFM,(b)3%@9%NFM,(c)5%@9%NFM,(d)7%@9%NFM的纖維直徑分布。

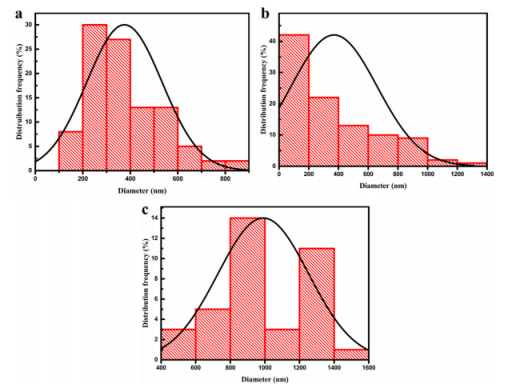

    圖8.(a)1%@9%NFM,(b)3%@9%NFM,(c)5%@9%NFM的電噴霧微珠直徑分布。



    圖9.(a)9%NFM,(b)3%@9%NFM,(c)5%@9%NFM,(d)7%@9%NFM的真彩色共聚焦顯微鏡圖像。

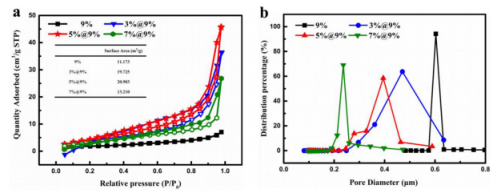

    圖10.(a)不同NFMs的等溫吸收和解吸曲線,以及(b)孔徑分布。

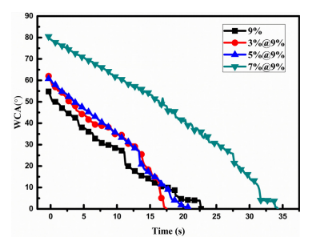

    圖11.不同NFMs的動態水接觸角。



    圖12.(a)5%@9%NFM的直觀水下疏油性;(b)9%NFM,(c)3%@9%NFM,(d)5%@9%NFM,(e)7%@9%NFM的水下油接觸角。

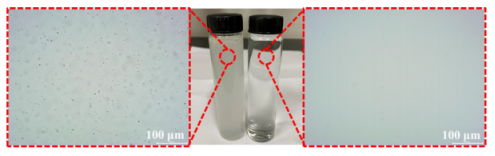

    圖13.5%@9%NFM對有機硅-Span-80截留的影響。

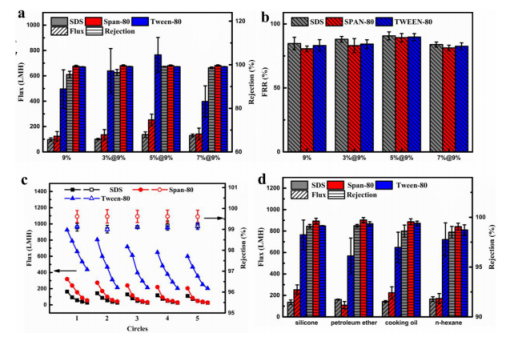

    圖14.(a)在分離硅SSE期間所制備的NFMs的滲透通量。(b)所制備的NFMs的截留率和FRR。(c)在硅SSE分離試驗循環中,5%@9%NFM的滲透通量和截留率。(d)5%@9%NFM對不同SSEs的滲透通量和截留率。

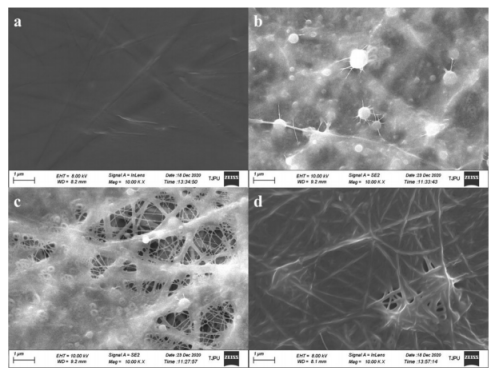

    圖15.分離過程后,(a)9%NFM,(b)3%@9%NFM,(c)5%@9%NFM和(d)7%@9%NFM的表面形態。

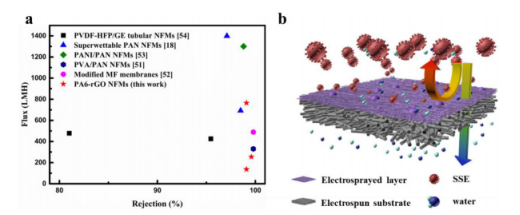

    圖16.(a)PA6-rGO NFMs與代表性分離材料之間的通量和排油率比較。(b)NFM的SSE分離過程示意圖。
