Chem. Phys. Lett.：靜電紡絲NiMo納米帶自支撐電極在堿性介質中的析氫性能

DOI: 10.1016/j.cplett.2021.138341

過渡金屬化合物作為一種很有前途的非貴金屬析氫材料，其實際應用受到金屬顆粒團聚的限制。實現過渡金屬納米催化劑的超分散是一項極具挑戰性的工作，這可以擴大催化劑的比表面積，增強催化劑的物理穩定性。在這項研究中，通過靜電紡絲和原位真空還原法制備了自支撐且高度分散的NiMo納米帶。具有較大活性位點的獨特帶狀結構有利于促進電子轉移，并顯示出足夠的機械強度。NiMo納米帶具有出色的HER活性，在1M KOH中僅需62mV的超電勢即可達到10 mA cm-2的電流密度，并且循環穩定性較好。

圖1.（a）Ni9MoO2-AD、Ni9MoO2-APT和Ni9Mo-PAH的XRD；（b）Ni9MoO2-AD、（c）Ni9MoO2-APT和（d）Ni9Mo-PAH的SEM。

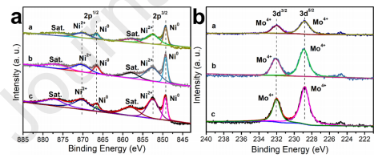

圖2.Ni9MoO2-AD、Ni9MoO2-APT和Ni9Mo-PAH中（a）Ni2p和（b）Mo3d的XPS詳細光譜。

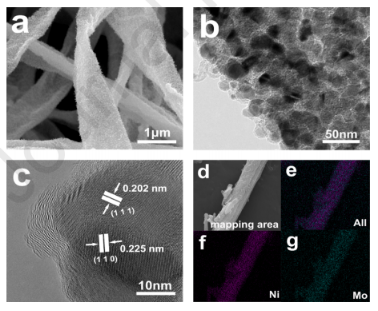

圖3.Ni9Mo1-PAH的TEM（a，b，c）和EDS（d）圖像。

圖4.（a）在1M KOH中以2 mV s-1的掃描速率記錄的用于HER的相關電催化劑每幾何面積的極化曲線，其中使用90％iR補償。（b）Ni9Mo1-PAH和其他電催化劑在10 mA cm-2下的HER超電勢比較。（c）相關電催化劑的塔菲爾斜率。（d）Ni9Mo1-PAH在酸性（0.5M H2SO4），中性（0.5M PBS）和堿性（1M KOH）溶液中的HER性能。（e）在80 mV s-1的恒定超電勢下的計時電流響應。（f）Ni9Mo1-PAH在1.0M KOH介質中的循環穩定性。（g）比較本工作與其他最近報道的催化劑在1.0M KOH水溶液中，電流密度為10 mA cm-2時的超電勢。
