Int. J. Hydrogen Energy：一維水合多孔磷酸鈷纖維網絡的靜電紡絲制備及其在堿性和

DOI: 10.1016/j.ijhydene.2020.12.131

靜電紡絲（ES）是合成一維（1D）纖維材料最可靠的方法。纖維材料因其特有的性能而備受關注。對于氫燃料的高效生產而言，電催化水裂解是生產純氫的最好方法之一。但是逆析氧反應（OER）在實際應用中也很常見。到目前為止，貴金屬基催化劑已經商業化。與貴金屬相關的一些缺點限制了其商業用途。為了解決這個問題，在本文中，研究者通過ES方法合成了一維（1D）水合多孔磷酸鈷纖維網絡，并首次在堿性和中性介質中充當OER的電催化劑，當電流密度為10 mA cm-2時，其超電勢分別為245和457mV，顯示出驚人的穩定性。

圖1.（a-f）水合磷酸鈷纖維的低倍和高倍放大FE-SEM圖像（a-c）以及HR-TEM圖像（d-f）。

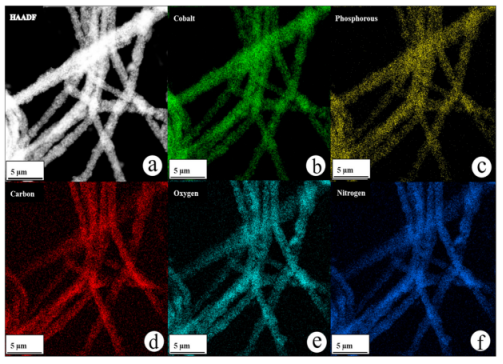

圖2.（a-f）“a”為HAADF圖片；“b-f”分別為鈷、磷、碳、氧和氮的元素映射結果。

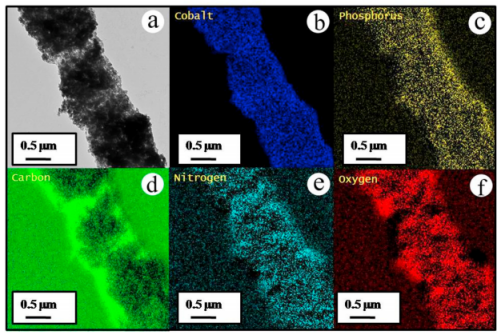

圖3.（a-f）“a”為亮場圖像；“b-f”分別為鈷、磷、碳、氮和氧的EELS元素映射。

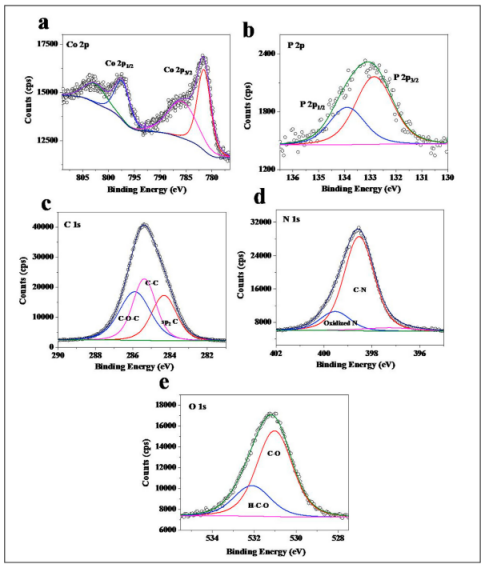

圖4.（a-e）分別為磷酸鈷超細纖維中Co2p、P2p、C1s、N1s和O1s的XPS光譜。

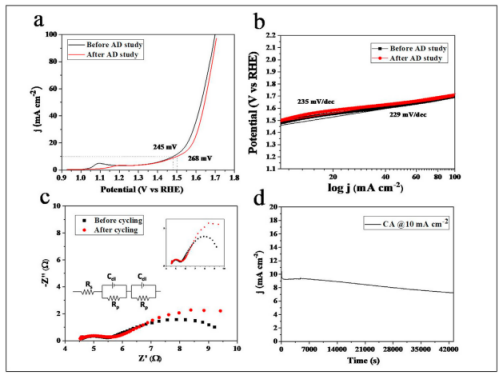

圖5.（a-d）“a”為LSV曲線；“b”為對應的Tafel斜率值；“c”分別為AD研究之前和之后的阻抗圖，“d”為穩定性研究。

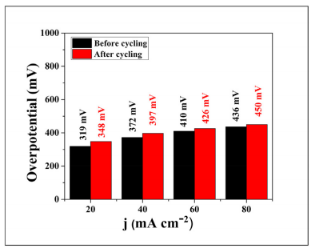

圖6.超電勢值與在1M KOH中觀察到的電流密度的比較。

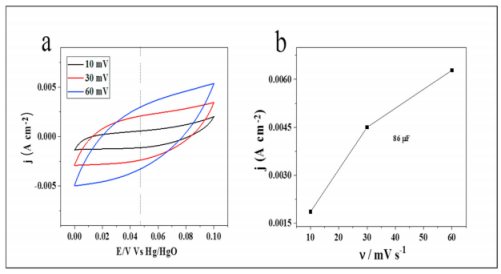

圖7.（a-b）“a”為選擇的非法拉第區域，用于以10、30和60 mV/s的不同掃描速率測定雙層電容；“b”為相應的斜率，顯示了由ja-jc計算出的Cdl值。

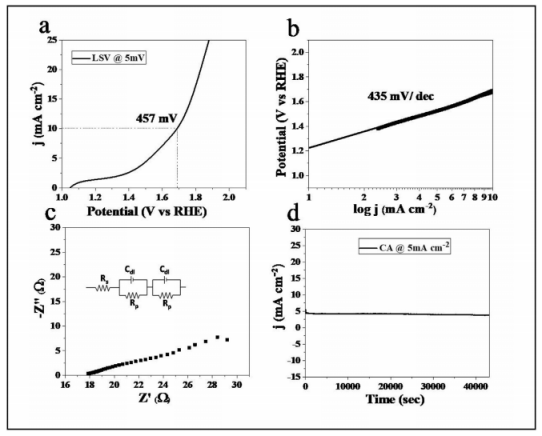

圖8.（a-d）“a”為LSV曲線；“b”為Tafel斜率；“c”為阻抗曲線，“d”為穩定性研究曲線。
