清華大學潘偉Mater. Lett.：直接靜電紡絲制備獨立式柔性導電銀亞微米纖維網絡

DOI: 10.1016/j.matlet.2020.129273

本文介紹了通過靜電紡絲制備的獨立式柔性導電銀亞微米纖維網絡。銀纖維的熔融接點通過熱處理自然形成，因此銀纖維網絡具有很高的導電性。由電紡絲銀纖維網絡制成的透明電極可在78％的透明度下實現3Ωsq-1的薄層電阻，并顯示出優異的柔性，其中在彎曲半徑為0.8mm的500次彎曲循環后，薄層電阻僅增加50％。該研究為制備可用于顯示器和太陽能電池的低成本柔性導電銀纖維網絡提供了一種新的方法。

圖1.（a）銀纖維網絡的XRD圖。（b）銀纖維網絡的SEM圖像。銀纖維網絡的放大SEM圖像（c）和相應的Ag元素映射（d）。

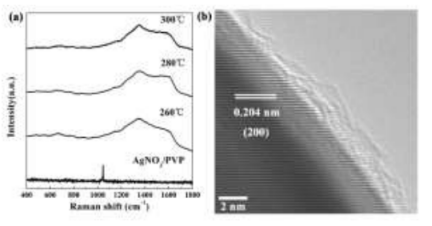

圖2.（a）前體纖維和在不同溫度下煅燒的銀纖維網絡的拉曼光譜。（b）銀纖維的HRTEM圖像。

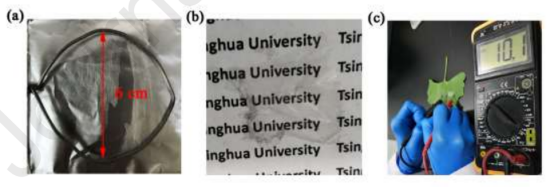

圖3.（a）經熱處理后鋁箔上帶有銀纖維網絡的鐵環收集器。（b）紙上的獨立式銀纖維網絡。（c）葉子上的銀纖維網絡，其薄層電阻約為5Ωsq-1。

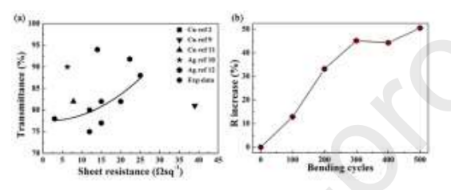

圖4.（a）銀纖維網絡在550nm處的薄層電阻與透射率的關系，以及參考數據。黑色實線用于引導視線。（b）銀纖維網絡的電阻變化與彎曲循環的關系。
