DOI:10.1016/j.polymdegradstab.2020.109226
在本文中，將聚乳酸（PLA）與25 wt％聚羥基丁酸酯（PHB）混合并進一步用三種不同濃度的低聚乳酸（OLA）增塑，從而制備了一種新型柔性電紡墊。評估了該電紡墊的形態、結構、熱性能和機械性能。OLA提高了PLA的結晶速率，與PLA的相互作用優于PHB。將OLA摻入PLA-PHB共混物中會使聚合物溶液的粘度降低，從而通過增加最終共混物中OLA增塑劑的量來降低纖維直徑。相對于PLA-PHB共混物，最高含量的OLA為20 wt％，會在纖維中產生一些珠粒缺陷，從而導致非織造電紡墊的機械性能下降。此外，所有電紡墊在堆肥條件下分解，顯示出它們作為可堆肥材料的優勢。三元體系PLA-PHB-OLA15在結構和機械性能以及堆肥中適當崩解方面均顯示出最佳結果，表明其作為農用地膜具有廣闊的應用前景。
圖1.電紡PLA-PHB和PLA-PHB-OLA墊的SEM（5000X）圖像。

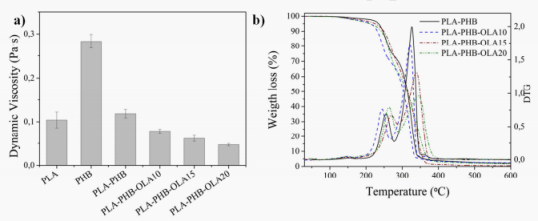

圖2.a）靜電紡絲溶液的動態粘度，b）電紡墊的TGA和DTG曲線。

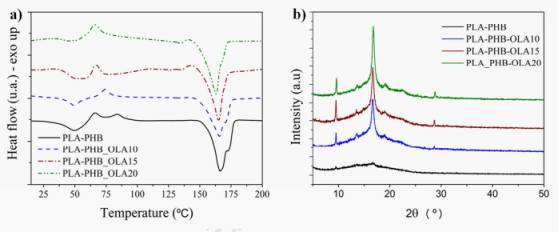

圖3.電紡PLA-PHB-OLA墊：a）DSC熱分析圖和b）X射線衍射圖。

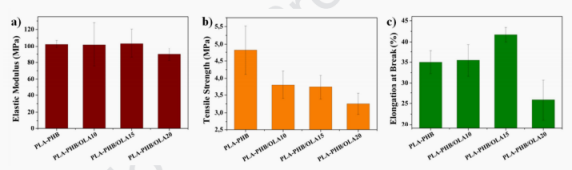

圖4.PLA-PHB-OLA電紡墊的拉伸測試結果。

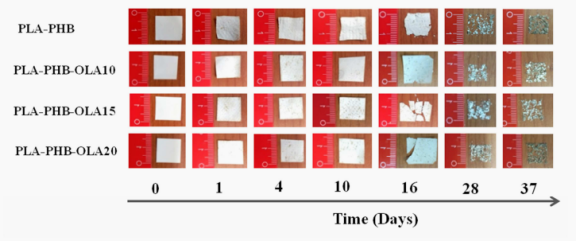

圖5.堆肥中崩解的PLA-PHB-OLA墊的外觀。
