DOI:10.1016/j.molliq.2020.113478
靜電紡絲是一種被廣泛研究和用于制備納米和微纖維的技術，在醫藥制造領域有著廣泛的應用。對于細胞培養和組織工程，由于它類似于細胞外基質，因此是一種備受關注的研究方法。更改靜電紡絲參數會影響這些系統的性能，以便根據需要對其進行微調。為了創建高孔隙率的纖維網，以合適的三維方式培養不同的細胞，研究者需要從傳統的靜電紡絲技術向前邁進。在本文中，研究者提出了一種在靜電紡絲溶液中添加無機鹽的策略，以由聚琥珀酰亞胺（一種生物相容性和可生物降解的聚合物）重復地合成納米和微纖維蓬松的3D結構。提出了不同濃度的LiCl、MgCl2和CaCl2對纖維性能的影響。結果表明，在較窄濃度范圍內，當LiCl、MgCl2或CaCl2存在時，可以生成3D結構的纖維網。為了理解鹽對所得網孔的影響，使用振動光譜和密度泛函理論計算對離子-離子和離子-溶劑相互作用進行了表征。
圖1.靜電紡絲過程示意圖。

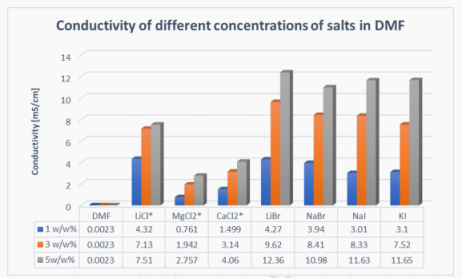

圖2.不同鹽溶液的電導率，其中“*”表示在靜電紡絲中產生3D結構的鹽。

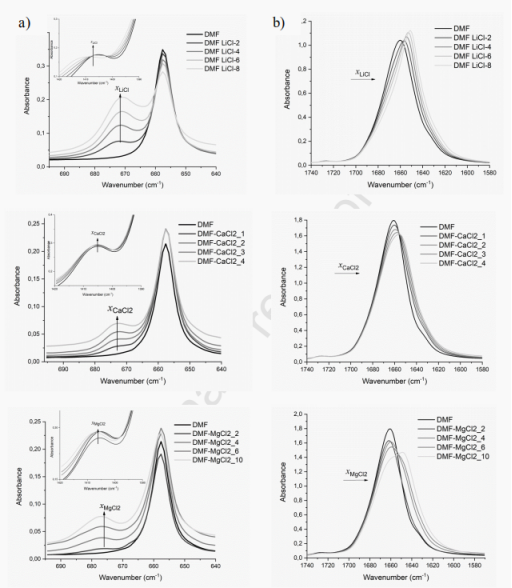

圖3.LiCl（2、4、6和8w/w％）、CaCl2（1、2、3和4w/w％）和MgCl2（2、4、6和10w/w％）與DMF的混合物中NCH=O a）和C=O b）振動模式的紅外光譜。

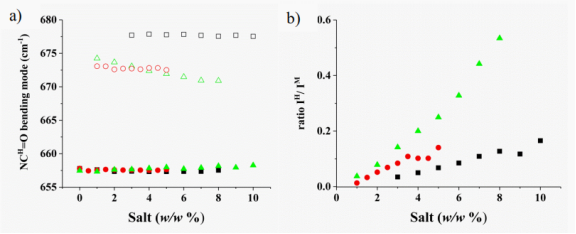

圖4.NCH=O彎曲模式的高（新）峰位置與主波數的濃度依賴性（a）。通過振動的擬合過程獲得該位置。△和▲符號描述的是LiCl混合物的新峰和主峰，○和●表示對CaCl2而言，□和■表示對MgCl2而言（b），最高波數擬合光譜貢獻強度（IH）與主峰（IM）之間的比率。▲為LiCl混合物，●為CaCl2，■為MgCl2。

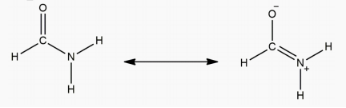

圖5.DMF分子的共振結構。

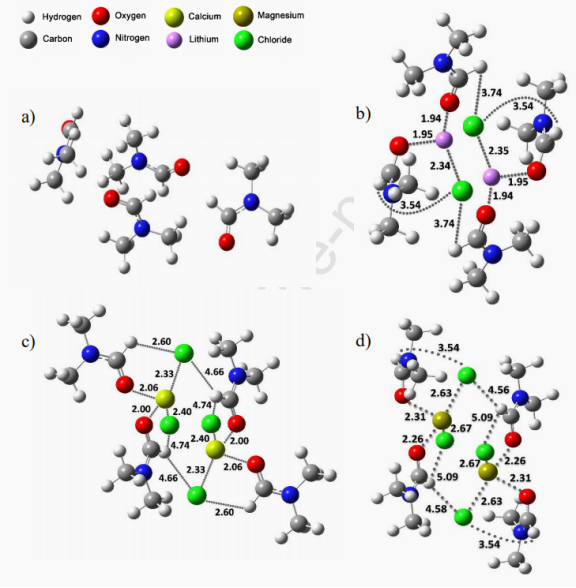

圖6.a）4DMF、b）4DMF-2LiCl、c）4DMF–2MgCl2、d）4DMF–2CaCl2的最佳幾何形狀。以埃為單位，用虛線表示重要原子間距離。

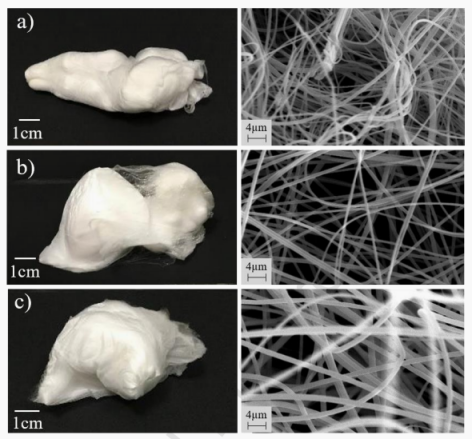

圖7.所用不同鹽的3D效果的宏觀照片及其右側的SEM照片。a）LiCl 1w/w％、b）MgCl2 1w/w％、c）CaCl2 2w/w％。SEM圖像的比例尺對應于2μm。
