電噴霧和靜電紡絲是兩種靈活且具有成本效益的技術，其可利用懸浮液或聚合物溶液的帶電射流來制備微米和納米級顆粒或纖維。這些顆粒和纖維已有效用于分離膜的制備中。本綜述試圖對電噴霧技術在不同類型膜制備中的應用進行總結和討論，強調了在膜制備過程中影響電噴霧的關鍵因素。該技術可用于合成聚合物和陶瓷膜，并可將聚合物、陶瓷或納米顆粒層沉積在合適的載體上，使其均勻分布，以制備用于氣體和液體過濾的膜。由于其表層較薄，通過電噴霧制備的膜通常具有優于常規技術制備膜的高性能。此外，本文還詳細分析了該技術的當前限制和未來研究方向。
圖1.（A）電噴霧過程示意圖；（B）電位差擴大時的連續噴灑方式；（C）電噴霧產生粒子的機理示意圖。

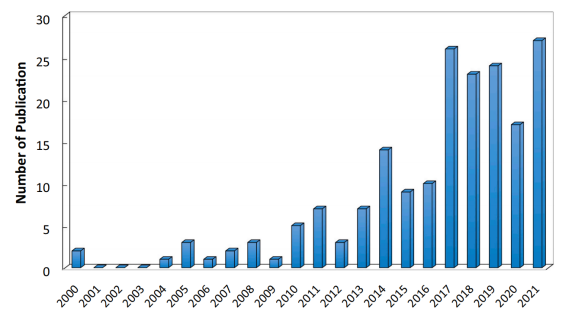

圖2.從Scopus數據庫獲得的與使用電噴霧技術制備膜相關的出版物數量（2022年3月17日在“TITLE-ABS-KEY”中搜索關鍵詞“電噴霧膜”）。
圖3.（A）MWCNTs分散在MPD溶液中的電噴霧界面聚合示意圖；（B）所制備NF膜的滲透性和Na2SO4截留結果；（C）在10分鐘電噴霧期間制備的不含MWCNTs的膜，以及（D）10分鐘、（E）20分鐘和（F）30分鐘電噴霧時間下制備的TFC-CNT PA膜的表面SEM圖像；在30分鐘電噴霧過程中制備的（G）不含MWCNTs的膜和（H）TFC-CNT膜的橫截面TEM圖像。

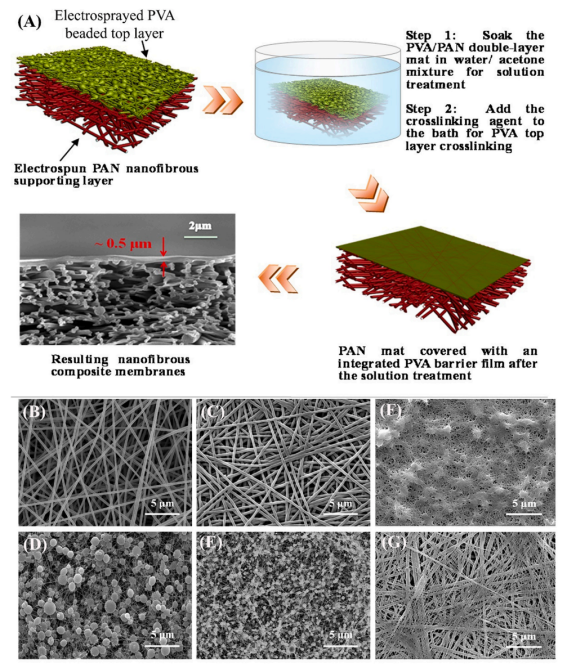

圖4.（A）通過電噴霧技術在PAN納米纖維載體上制備交聯PVA層的示意圖；（B）冷壓之前和（C）之后的PAN納米纖維基材，（D）由4.0wt%和（E）1.0wt%PVA溶液電噴涂制備的PVA納米珠層，（F）在40/60丙酮/水溶液中浸漬3小時以及（G）在20/80丙酮/水溶液中浸漬30分鐘的電噴霧PVA頂層的SEM圖像。

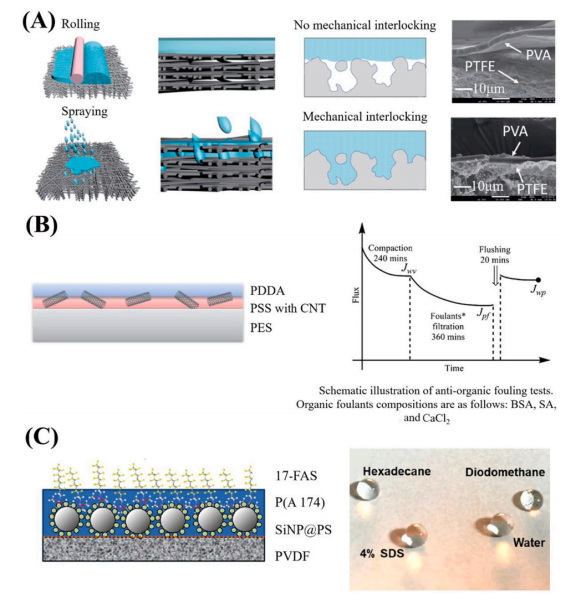

圖5.（A）使用輥涂法和噴涂法由不相容聚合物制備TFC膜的比較示意圖；（B）通過多層涂覆在陰離子PSS和陽離子PDDA中混合的CNTs制備膜的示意圖；使用BSA過濾對這些膜進行抗有機污染測試；（C）氟化分層SiNPs@PS PVDF膜的過程以及證明這些膜具有超疏水性的照片。
圖6.（A）含有鈦納米粒子的夾層復合膜的制備，（B）含有鋁納米顆粒的夾層復合膜的制備，（C）復合納米纖維膜的（a）光學，（b）典型SEM 100kX，（c）FESEM和（d）典型TEM圖像，（e）在不同pH值下膜的染料去除性能。

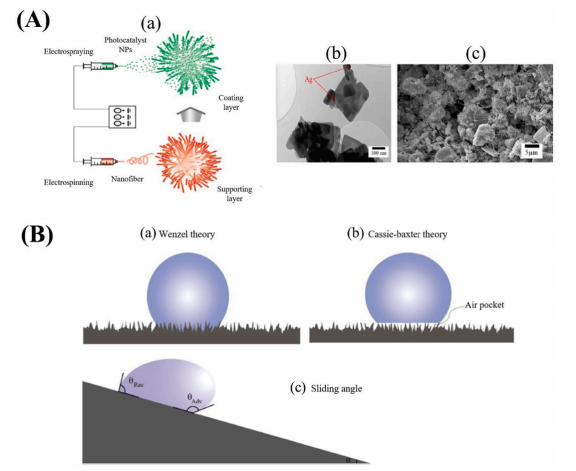

圖7.（A）（a）BiOBr/Ag膜的制備示意圖,（b）BiOBr/Ag顆粒的TEM照片,（c）BiOBr/Ag膜的SEM照片,（B）（a）Wenzel模型，（b）Cassie-Baxter模型，以及（c）前進和后退接觸角的示意圖。

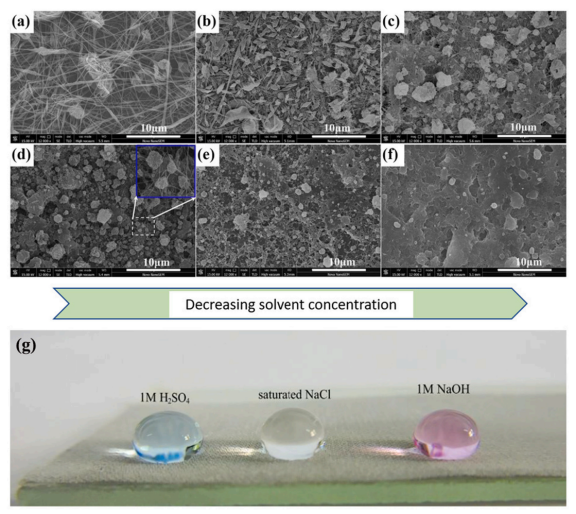

圖8.通過電噴霧不同濃度6FBPA/PAEK聚合物制備的膜的SEM圖像：（a）2，（b）1，（c）0.9，（d）0.8，（e）0.7和（f）0.6wt%；（g）飽和NaCl、1M H2SO4和1M NaOH水溶液滴在膜表面的圖片。

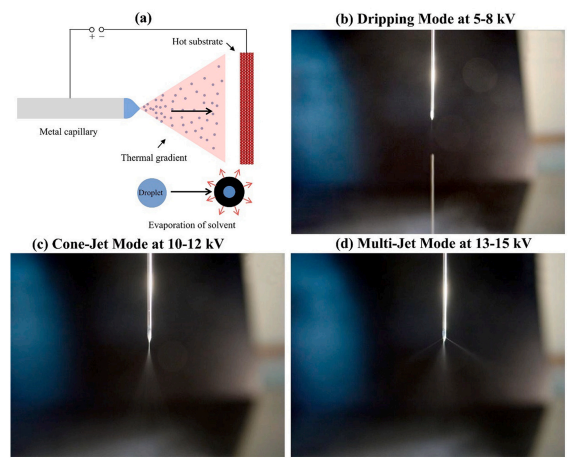

圖9.（a）用于制備ZIF膜的電噴霧沉積技術示意圖，以及不同噴霧模式的照片：（b）滴噴模式，（c）錐射流模式和（d）多射流模式。
