本研究制備了Eu（III）配合物，表示為Eu（N-DPNQ）（TTD）3，并對其進行了表征，此外還探究了這些配體與中心金屬發射體之間的天線機理。研究發現Eu（N-DPNQ）（TTD）3的發射強度取決于氧濃度，以及Eu（N-DPNQ）（TTD）3在靜電紡絲制備聚乙烯吡咯烷酮（PVP）聚合物復合納米纖維中的氧傳感能力。結果表明，Eu（N-DPNQ）（TTD）3的發射猝滅是由天線配體三重態上的基態（三重態）氧猝滅引起的。當負載量為6wt%時，Eu（N-DPNQ）（TTD）3摻雜復合納米纖維顯示出最佳結果，其靈敏度為2.43，響應時間為10s，并且具有線性響應。
圖1.Eu（N-DPNQ）（TTD）3的TGA和DTG曲線。

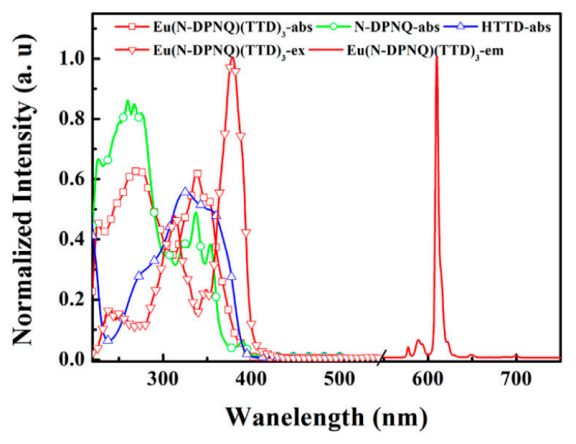

圖2.Eu（N-DPNQ）（TTD）3、N-DPNQ和HTTD在二氯甲烷中的吸收、激發和PL光譜。

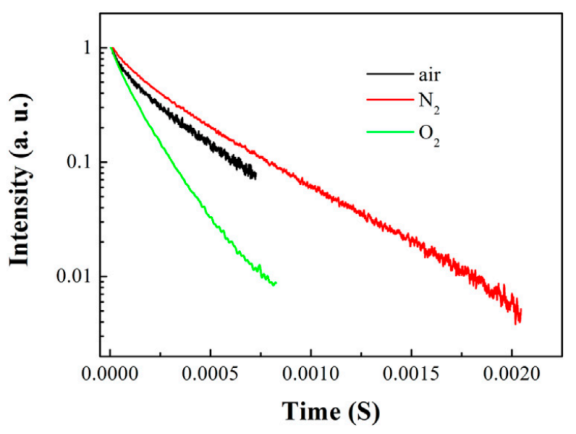

圖3.在空氣、純N2和純O2條件下Eu（N-DPNQ）（TTD）3發生5D0-7F2躍遷的動力學。

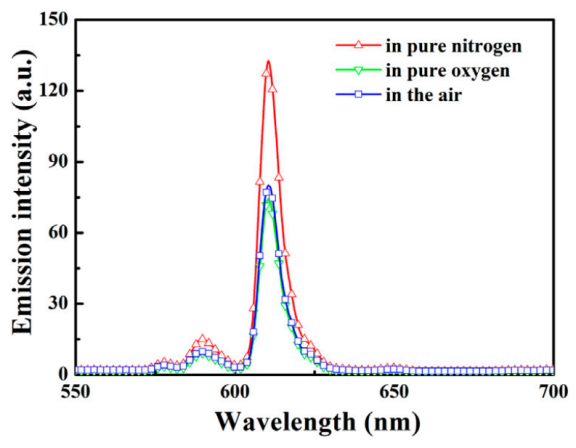

圖4.Eu（N-DPNQ）（TTD）3在各種條件下的PL光譜，激發=365nm。

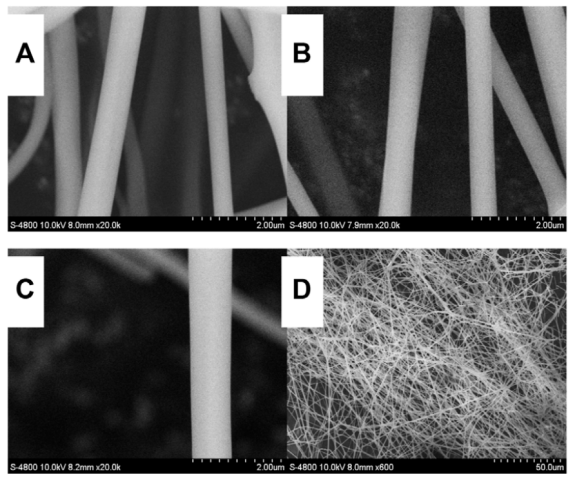

圖5.Eu（N-DPNQ）（TTD）3/PVP的SEM照片：（A）Eu1，（B）Eu2，（C）Eu3以及（D）Eu2的放大視圖。

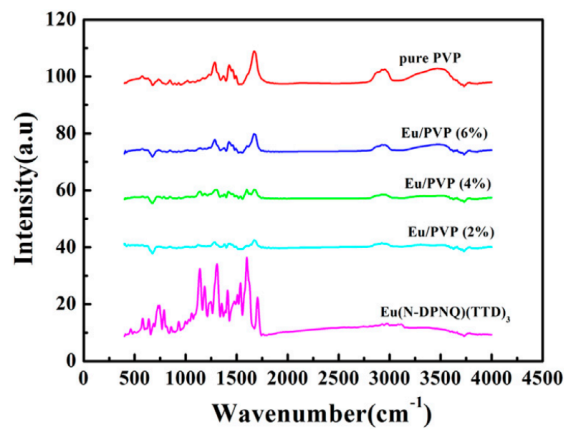

圖6.Eu（N-DPNQ）（TTD）3、PVP、Eu1、Eu2和Eu3的紅外光譜。

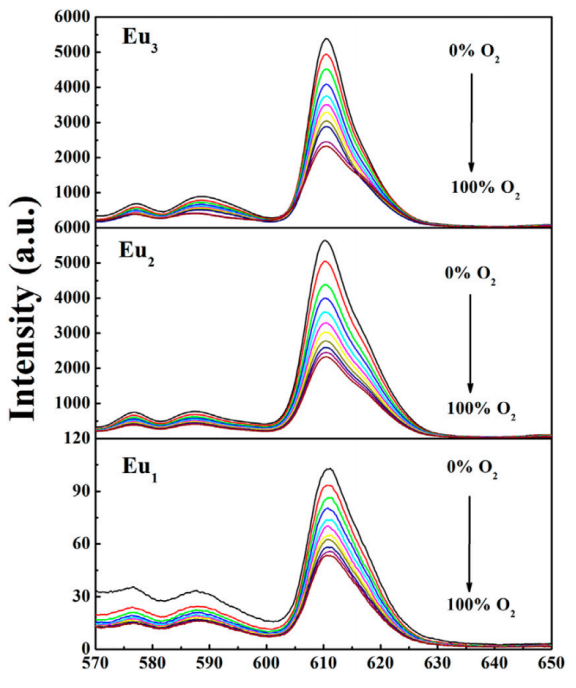

圖7.Eu1、Eu2和Eu3在不同氧濃度下的PL光譜。激發=365nm。

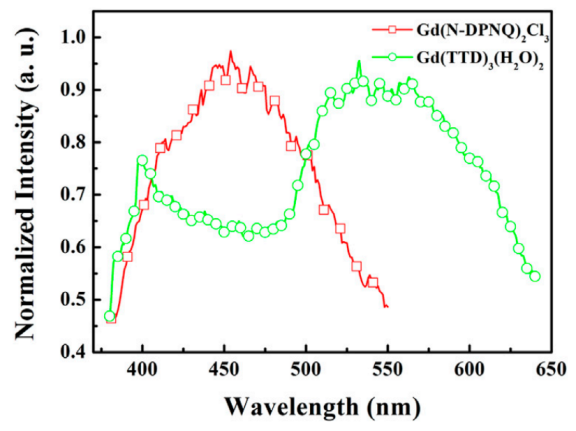

圖8.Gd（N-DPNQ）2Cl3和Gd（TTD）3在77K時的磷光譜。

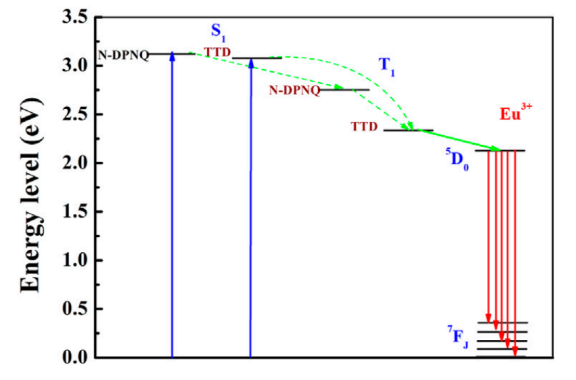

圖9.Eu（N-DPNQ）（TTD）3中配體和Eu中心的能級。

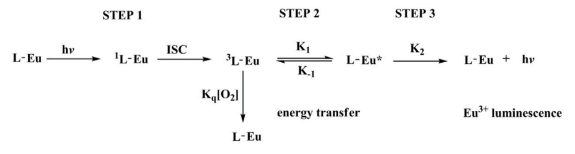

圖10.敏化Eu3+發光的關鍵光物理過程。

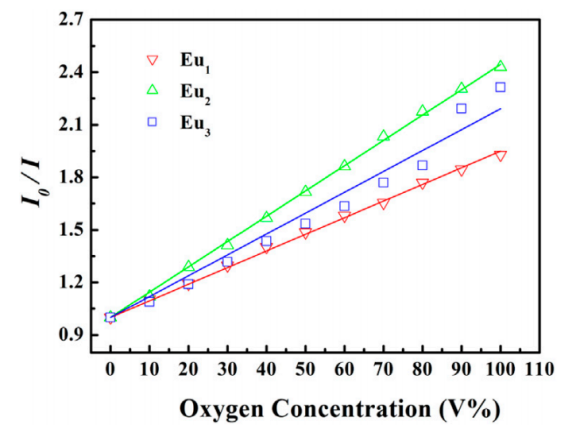

圖11.Eu1、Eu2和Eu3在不同氧濃度下的強度基Stern-Volmer圖。

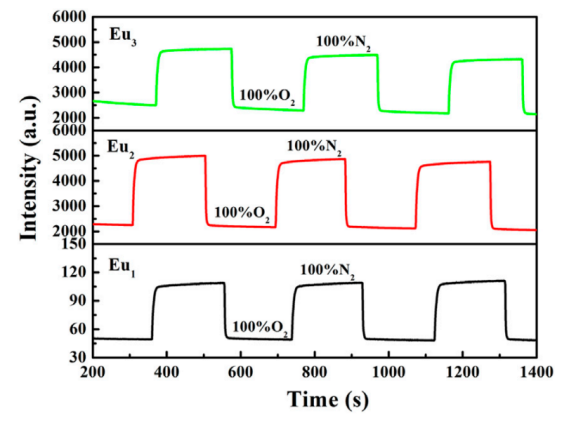

圖12.Eu1、Eu2和Eu3在不同環境氣氛下的響應時間，激發=610nm。
微信二維碼
