Mater. Chem. Phys.：MnFe2O4納米粒子/醋酸纖維素復合納米纖維可控釋放萘普生

DOI:10.1016/j.matchemphys.2020.123055

納米纖維已被證明對藥物輸送應用非常有效。盡管磁性納米顆粒（MNPs）已添加到納米纖維中以改善藥物釋放刺激，但效果有限。在這項研究中，通過靜電紡絲制備了由醋酸纖維素（CA）、膠原蛋白（COL）和MnFe2O4 MNPs組成的磁性納米纖維膜。萘普生（NAP）藥物沉積在納米纖維上，并研究了藥物釋放機理和MNPs對刺激NAP釋放的影響。摻雜溶液的電導率顯著影響納米纖維的特性。此外，MTT細胞毒性試驗證明，CA-COL、CA-COL-NAP和CA COL-NAP-MNP納米纖維具有較低的毒性，細胞活力大于80%。使用零階、一階、Higuchi和Korsmeyer-Peppas動力學模型測定了NAP的釋放機理。根據溶解結果，對于所有納米纖維，NAP釋放均遵循Korsmeyer-Peppas動力學模型，其傳輸機制為Fickian擴散。高MNP濃度和中性pH條件有利于NAP釋放。

圖1.MnFe2O4納米顆粒的XRD圖。

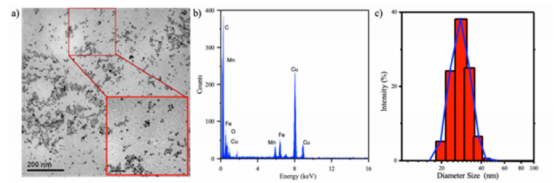

圖2.MNPS的TEM圖像（a）及其EDX結果（b）。TEM圖像的紅色框顯示了測定區域的更高放大倍數圖像。（c）MNPs納米顆粒的DLS結果。

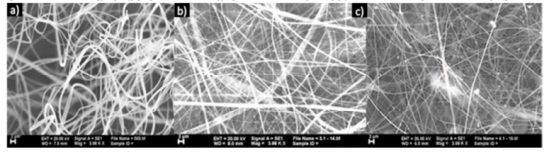

圖3.（a）CA、（b）CA-COL-NAP和（c）CA-COL-NAP-MNPs納米纖維的SEM圖像。

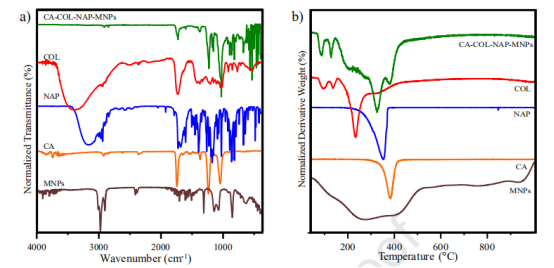

圖4.（a）磁性納米纖維及其組分的FTIR光譜和（b）TGA曲線。

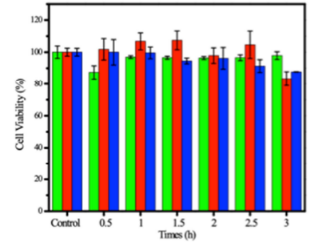

圖5.調整時間后，與CA-COL（綠色）、CA-COL-NAP（紅色）和CA-COL-NAP-MNPs（藍色）孵育的HeLa細胞的細胞活力數據（綠色）。所有數據均表示為平均值±SD（n=3）。

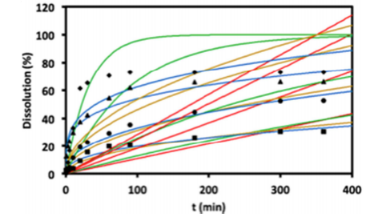

圖6.CA-COL-NAP（■）、CA-COL-NAP-MNPs 1（●），CA-COL-NAP-MNPs 2（▲）和CA-COL-NAP-MNPs 3（?）納米纖維中NAP的釋放度。每個樣品遵循動力學模型的擬合曲線用紅線（零級）；綠線（一階）；棕線（Higuchi）和藍線（Koresmeyer-peppas）表示。

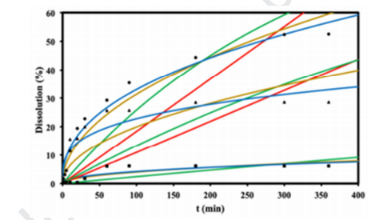

圖7.在pH 4（■）、pH 7（●）和pH 9（▲）下CA-COL-NAP-MNPs 1中NAP的釋放度。每個樣品遵循動力學模型的擬合曲線用紅線表示（零級）；綠線（一階）；棕線（Higuchi）和藍線（Korsmeyer-Peppas）表示。
