傷口愈合是一個復雜的病理生理過程，這也就突出了有效、徹底的傷口護理以及預防傷口感染的重要性，目前看來傷口感染是可能減緩甚至破壞愈合過程的主要障礙。迄今為止，有許多眾所周知的草藥植物在傷口愈合方面顯示出超自然作用。應用這些草藥提取物/成分的電紡納米纖維平臺在改善傷口愈合過程中發揮著重要作用。基于這些事實，研究者采用靜電紡絲技術將金盞花提取物（CO）負載到殼聚糖/聚環氧乙烷支架（CS/PEO）中。通過SEM觀察電紡支架的形態，其纖維直徑范圍很窄，約143-252nm，外觀均勻且無珠。FT-IR光譜證實了納米纖維支架中存在CO提取物。重要的是，CO提取物的加入改善了CS/PEO納米纖維的機械性能。添加CO提取物后，觀察到粘度降低了1602cP，溶液的電導率增加了0.892ms/cm。CO提取物顯示出強大的抗菌性能，革蘭氏陽性菌和革蘭氏陰性菌分別減少了96%和94%。對成纖維細胞的體外研究證實了細胞的增殖、生長和附著增強。大鼠傷口的體內和組織學分析表明，CS/PEO/CO敷料通過改善膠原蛋白合成、上皮再形成和組織重塑顯示出優異的傷口愈合能力（14天后傷口閉合率為87.5%）。總之，本研究結果表明CS/PEO/CO支架可作為一種很有前途的皮膚傷口敷料。
圖1：含不同濃度CO2提取物的CS/PEO電紡納米纖維的SEM圖像；（A）無提取物，（B）含1%，（C）2%和（D）3%CO提取物。盡管通常首選較高量的負載型CO提取物，但由于其均勻且可重復的形態，CS/PEO/2%CO納米纖維被選為其余體外和體內實驗的候選敷料。CS/PEO/2%CO納米纖維的平均直徑為235.7±65.1nm。

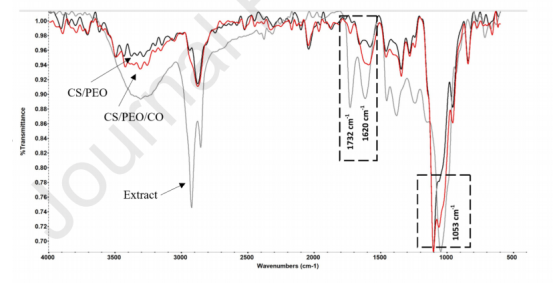

圖2：CO提取物（灰色）、CS/PEO（黑色）和CS/PEO/CO納米纖維（紅色）的FTIR光譜。2919cm-1和1049cm-1處的峰歸因于CO的烷基和黃酮，證實納米纖維中存在CO提取物。

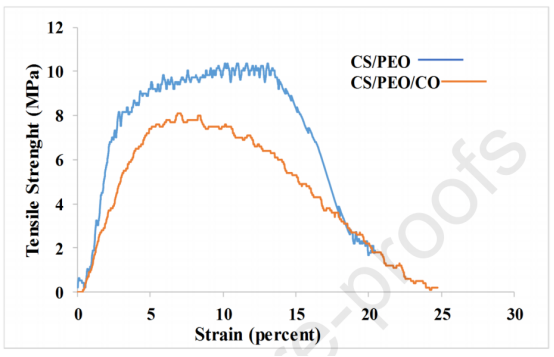

圖3：CS/PEO和CS/PEO/CO電紡氈的應力-應變曲線。如圖所示，添加CO提取物后，觀察到納米纖維的拉伸強度降低了2.4MPa，斷裂伸長率增加。

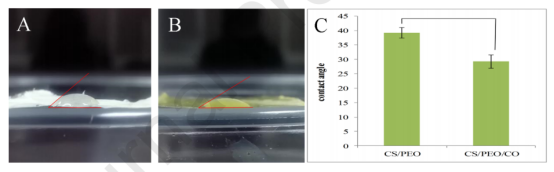

圖4：A）CS/PEO和B）CS/PEO/CO的靜態水接觸角測量，及其C）統計數據（*p<0.05）。CO提取物的加入使接觸角值從39.2度降低至29.2度，并提高了納米纖維的潤濕性。

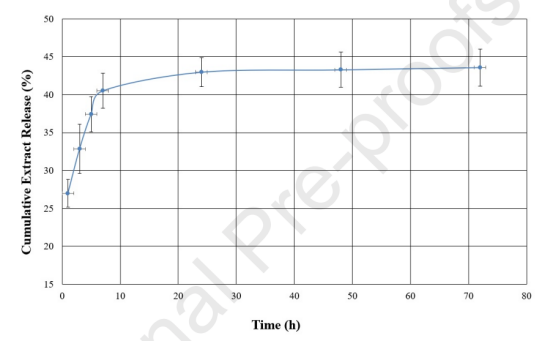

圖5：CS/PEO/CO2%納米纖維中CO提取物的累積釋放曲線。在較早的時間觀察到一氧化碳提取物突釋，24h后到達平穩階段。

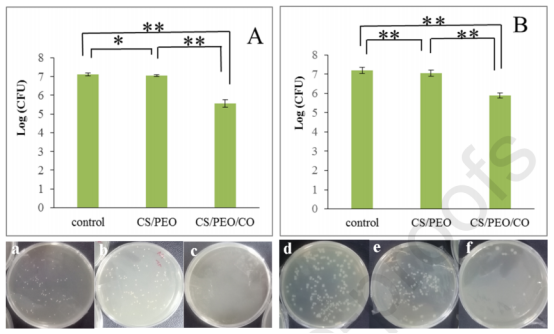

圖6：CS/PEO和CS/PEO/CO敷料對（A）金黃色葡萄球菌[（a）未處理對照，（b）CS/PEO納米纖維和（c）CS/PEO/CO納米纖維]和（B）大腸桿菌[（d）未處理對照，（e）CS/PEO和（f）CS/PEO/CO納米纖維]的抗菌活性。對照為未處理的樣品。所有實驗一式三份進行，數據通過學生t檢驗進行分析；*p<0.05和**p<0.01。如圖所示，與CS/PEO對照相比，含有CO提取物的納米纖維顯示出細菌菌落數量的顯著減少。

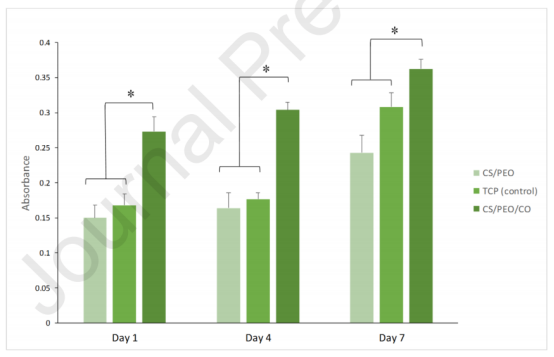

圖7：使用MTT法測定不同時間間隔納米纖維上的成纖維細胞增殖。與CS/PEO納米纖維和對照組（TCP）相比，含有CO提取物的納米纖維顯示出最高水平的增殖。

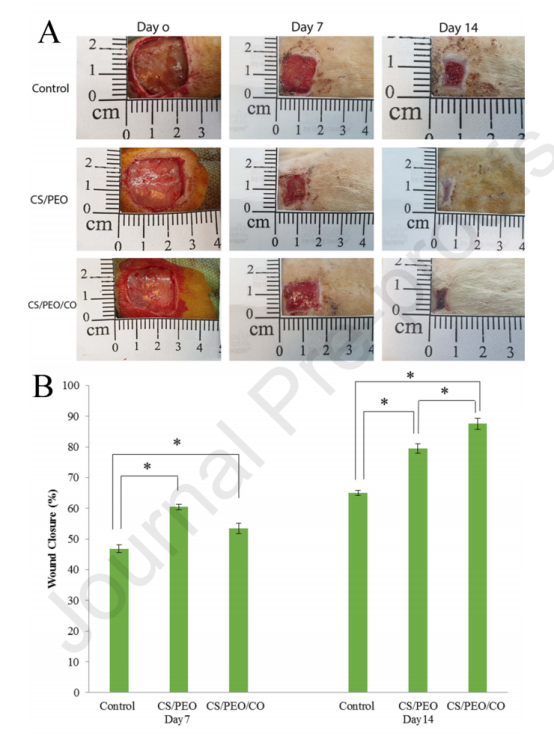

圖8：傷口閉合效率。A）圖表顯示使用不同敷料的傷口愈合質量。B）對使用不同敷料的傷口閉合情況進行定量分析（*p<0.05）。14天后，與沒有提取物的納米纖維相比，負載CO提取物的納米纖維墊顯著增強了傷口閉合。

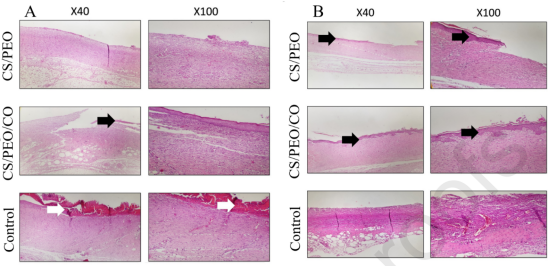

圖9：傷口愈合的組織學評估。A）治療后第7天和B）治療后第14天，H&E染色不同治療組中愈合切口的顯微切片。白色箭頭指向硬痂；綠色箭頭表示血管生成部位；黑色箭頭顯示再上皮化。與其他組相比，CS/PEO/CO納米纖維組第14天的再上皮化與正常皮膚的相似性更高。

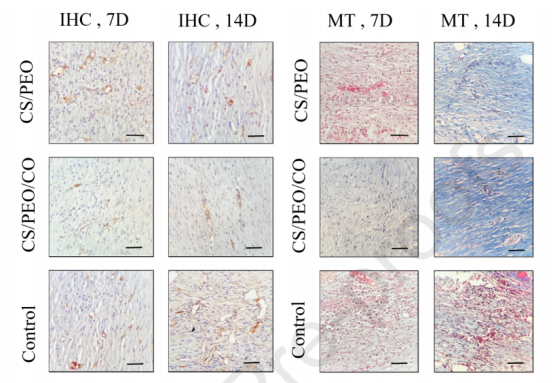

圖10：傷口愈合的免疫組織化學和組織學評估。治療后7天和14天，不同治療組和對照組愈合切口的顯微橫切片，用抗CD31抗體和MT染色。棕色代表CD31陽性染色；比例尺：100μm。與其他治療組相比，CS/PEO/CO顯著改善了傷口區域的血管生成和膠原蛋白合成，從而提高了傷口愈合能力。
微信二維碼
