J. Appl. Polym. Sci.：殼聚糖/kefiran電紡納米纖維的制備、表征及組織工程應用

DOI: 10.1002/app.50547

殼聚糖（CS）基納米纖維支架在組織工程領域具有廣闊的應用前景。然而，除非使用有毒溶劑（如三氟乙酸）或與其他聚合物共混，否則靜電紡絲CS是無法實現的。在本研究中，通過將CS與天然多糖kefiran混合制備出CS基納米纖維。首先，配制了一系列具有不同CS與kefiran比率的溶液，隨后對其進行靜電紡絲。研究了主要工藝參數（包括外加電壓和針尖到收集器的距離）對納米纖維直徑和形態的影響。本研究成功制備了含80％CS和20％Kefiran的納米纖維，其平均直徑為81±17nm。熱重分析表明兩種聚合物均存在于混合納米纖維中。CS/kefiran納米纖維的直徑隨外加電壓的增加而增加，而針尖到收集器的距離對平均直徑無顯著影響。利用Alamar Blue測定法證明了l929細胞在所制備支架上具有適當的活性。另外，通過掃描電子顯微鏡觀察到細胞附著在纖維表面上。研究結果表明，CS/kefiran納米纖維支架有望在組織工程中得到應用。

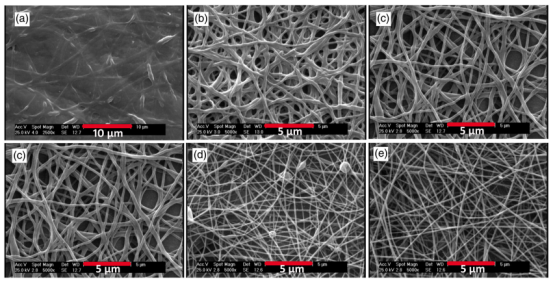

圖1.具有不同殼聚糖含量的殼聚糖/kefiran納米纖維的SEM圖像，其重量比分別為（a）0.0％，（b）20％，（c）40％，（d）50％，（e）60％和（f）80％。SEM，掃描電子顯微鏡[顏色圖可在wileyonlinelibrary.com上查看]

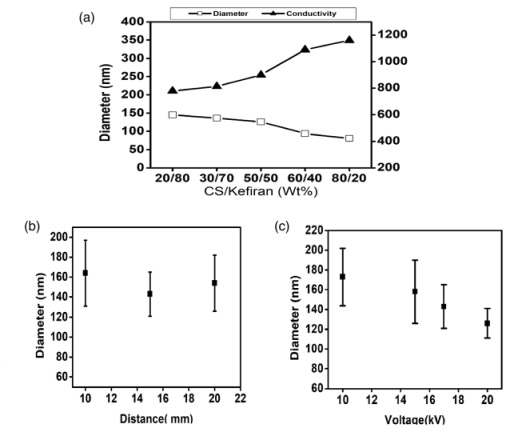

圖2.（a）不同CS/kefiran重量比下，納米纖維的平均直徑（電壓，15kV；TCD，15cm）和CS/kefiran溶液的電導率，（b）針尖與收集器的距離（mm）對納米纖維直徑的影響，以及（c）外加電壓（kV）對納米纖維直徑的影響。CS，殼聚糖

圖3.用戊二醛蒸氣交聯殼聚糖/kefiran納米纖維過夜，然后將其浸入水中24小時的SEM圖像：（a）0.0％，（b）20％，（c）40％，（d）50％，（e）60％，和（f）80％。SEM，掃描電子顯微鏡[顏色圖可在wileyonlinelibrary.com上查看]

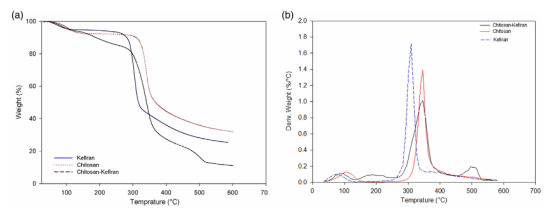

圖4.（a）殼聚糖、kefiran和殼聚糖/kefiran納米纖維的TGA熱分析圖和（b）DTG熱分析圖。DTG，導數曲線；TGA，熱重[顏色圖可在wileyonlinelibrary.com上查看]

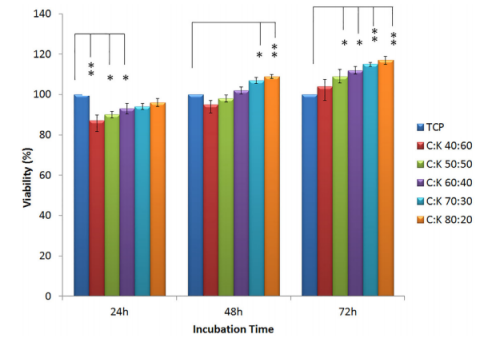

圖5.細胞在具有不同殼聚糖重量比（包括40％，50％，60％，70％和80％）的支架上的活性結果（*p<0.05，**p<0.01）[顏色圖可在wileyonlinelibrary.com上查看]

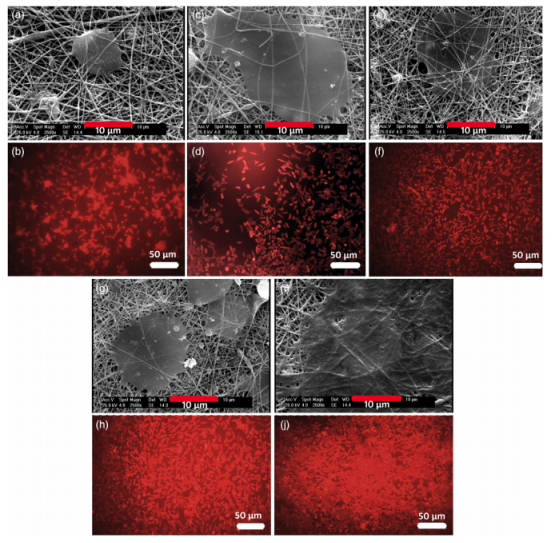

圖6.SEM和熒光圖像顯示l929細胞在殼聚糖重量比為（a和b）40％，（c和d）50％，（e和f）60％，（g和h）70％和（i和j）80％的CS/kefiran支架上的粘附情況。CS，殼聚糖；SEM，掃描電子顯微鏡[顏色圖可在wileyonlinelibrary.com上查看]
