DOI: 10.1016/j.ijbiomac.2021.01.085
組織粘合劑已被開發用于密封手術中受損的組織。其中，片狀粘合劑在濕潤條件下需要較長的時間才能粘附到生物組織上。為了解決這一臨床問題，研究者使用靜電紡絲技術制備了一種基于癸基（C10）改性阿拉斯加鱈魚明膠（C10-ApGltn）的組織粘合纖維片（AdFS）。對AdFS進行紫外線（UV）照射，通過引入親水性官能團來提高AdFS與濕生物組織之間的親和力。紫外線輻照AdFS（UV-C10-AdFS）在潮濕條件下2分鐘內可牢固地附著在豬胸膜上，與原始ApGltn（Org-ApGltn）片材相比，其破裂強度更高。蘇木精-伊紅染色切片顯示，即使在測定破裂強度后，豬胸膜表面仍保留了致密的UV-C10-AdFS層。此外，UV-C10-AdFS具有出色的細胞相容性，并能夠有效支持L929細胞的生長。UV-C10-AdFS是一種密封濕生物組織的有前途的粘合材料。

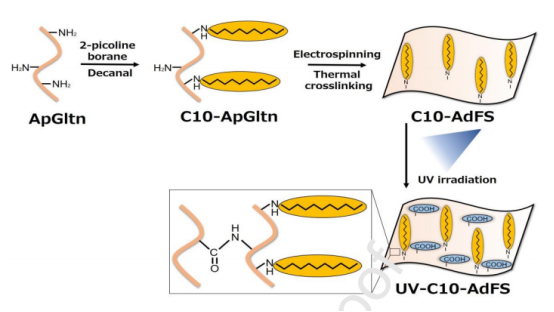

圖1.UV-C10-AdFS的制備過程示意圖。

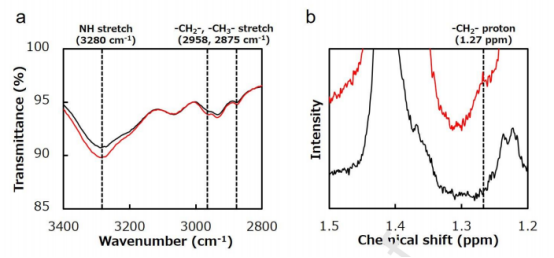

圖2.C10-ApGltn的表征。（a）所合成C10-ApGltn的FT-IR光譜和（b）1H-NMR光譜：Org-ApGltn（黑線）和C10-ApGltn（紅線）。

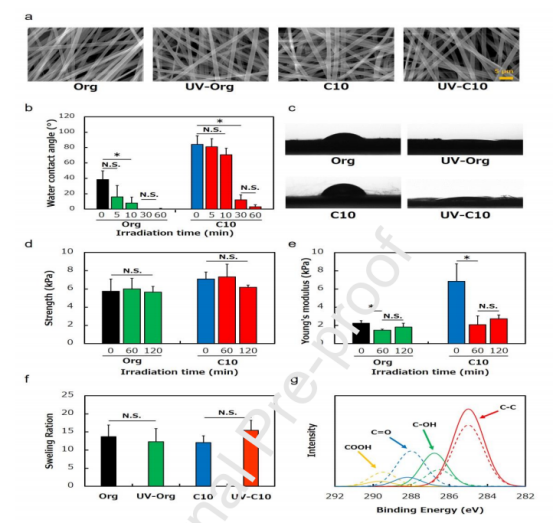

圖3.不同條件下AdFS的表征。（a）Org-和C10-AdFS在紫外線照射60分鐘之前或之后的SEM圖像。（b）施加水滴1s后，具有不同紫外線照射時間的Org-和C10-AdFS的水接觸角。（c）在紫外線照射60分鐘之前或之后，Org-和C10-AdFS的水接觸角圖像。（d）具有不同紫外線照射時間的Org-和C10-AdFS的拉伸強度和（e）楊氏模量。（f）在37℃的鹽水中浸泡24小時后，在紫外線照射60分鐘之前或之后，Org和C10-AdFS的溶脹率。（g）在紫外線照射60分鐘之前（實線）和之后（虛線）C10-AdFS的XPS分析。在拉伸強度測量和水接觸角測量中使用的樣品是Org-AdFS（黑色），UV-Org-AdFS（綠色），C10-AdFS（藍色）和UV-C10-AdFS（紅色）。數據顯示為三個樣本（n=3）的平均值±標準差。*p＜0.05，N.S.p＞0.05。
圖4.AdFSs在豬胸膜上的破裂強度。（a）C10-AdFS的破裂強度隨紫外線照射時間的變化。在AdFS水合2分鐘后進行測定。（b）不同水合時間下每種AdFS的破裂強度。用紫外線照射UV-AdFSs長達60分鐘。（c）爆裂強度測定后，Org-、UV-Org-、C10-和UV-C10-AdFS的組織學觀察。橫截面是整個（頂部）豬胸膜及其上表面（底部）。比例尺為1mm（頂部）和50μm（底部）。用紫外線照射UV-AdFSs長達60分鐘。在AdFS水合2分鐘后進行測定。（d）在UV-Org-和C10-AdFS的爆裂強度測定中觀察到的斷裂模式（n=3）。（e）破裂時UV-Org和C10-AdFS的照片。圖像中顯示了AdFS（S），組織（T）和缺損（D）。破裂強度測定中使用的樣品是Org-AdFS（黑色），UV-Org-AdFS（綠色），C10-AdFS（藍色）和UV-C10-AdFS（紅色）。數據顯示為三個樣本（n=3）的平均值±標準差。*p＜0.05。

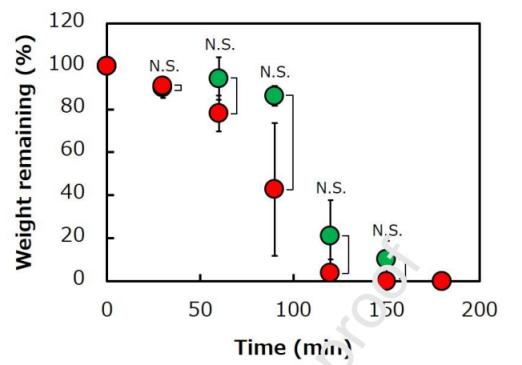

圖5.UV-AdFSs在膠原酶溶液中的降解行為。綠色和紅色圓圈表示UV-Org-和UV-C10-AdFS。數據表示為三個樣本（n=3）的平均值±標準差。N.S.p＞0.05。
圖6.UV-AdFSs的細胞相容性。（a）用UV-AdFSs的裂解物培養24小時的L929細胞的活性。（b）在AdFSs上培養24小時的L929細胞的增殖。（c）在AdFSs上培養24小時的L929細胞的肌動蛋白/DAPI染色。比例尺為10μm。數據表示為三個樣本（n=3）的平均值±標準差。**p＞0.05。
微信二維碼
