J. Hazard. Mater.：靜電紡絲和電噴霧兩步法制備銀納米線涂覆纖維空氣過濾介質，用

DOI: 10.1016/j.jhazmat.2021.125043

抗菌劑治療是非常必要的，以防止由于微生物引起的疾病而導致的空氣傳播感染。銀納米線（AgNW）因其優異的抗菌性能而被越來越多地應用于空氣過濾器中。在這項研究中，將AgNWs（直徑115nm，長度4-50μm）電噴涂在通過靜電紡絲制備的聚丙烯腈（PAN）纖維表面上。通過將試驗細菌和病毒顆粒霧化并對流輸送到纖維中，測試了AgNW涂覆纖維的過濾效率。然后，將過濾在纖維上的顆粒進行培養，以評估其抗菌和抗病毒能力。AgNW涂覆30分鐘后，纖維的總過濾效率從92-96.5％（在2.5cm/s的氣流速度下）提高到98.3-99.6％（面密度=2.352μg/1cm2過濾器表面積），而不會壓降。AgNW涂覆30分鐘可將對金黃色葡萄球菌的抑菌效率顯著提高至98.0±1.1％，對蠟狀芽孢桿菌的抑菌效率為95.2±2.6％，藤黃微球菌的抑菌效率為93.7±1.5％，噬菌體MS2的抑菌效率為72.5±1.9％。

圖1.聚合物濃度對粘度和表面張力的影響

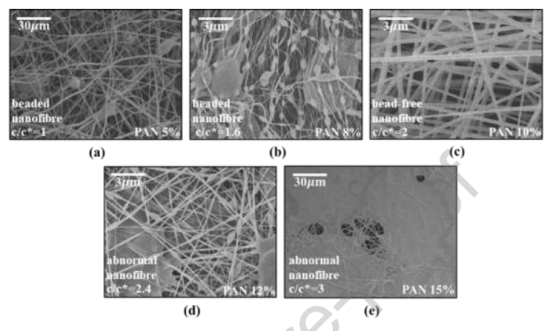

圖2.具有不同PAN濃度的電紡納米纖維網的FESEM圖像：（a）5％，（b）8％，（c）10％，（d）12％和（e）15％

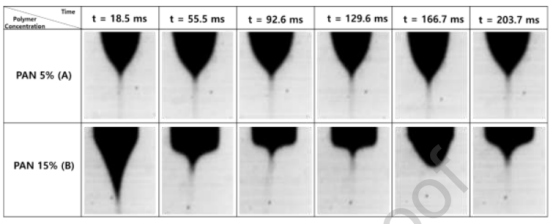

圖3.5％和15％溶液的高速照相機圖像

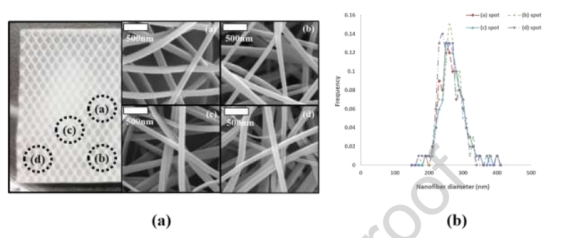

圖4.PAN濃度為10％的靜電紡絲納米纖維網，（a）纖維網FESEM圖像的四個不同部分，（b）不同部分的纖維尺寸

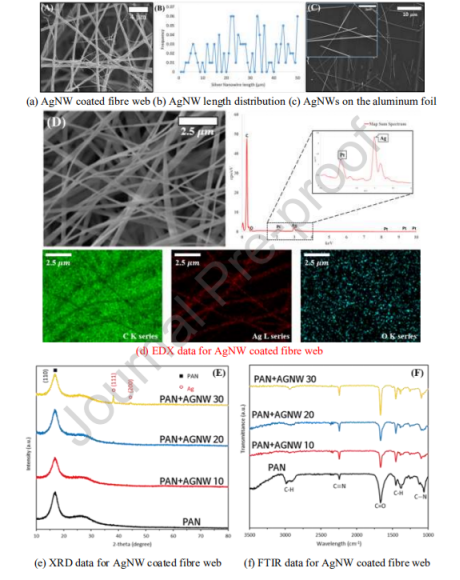

圖5.電噴霧前后AgNW的FESEM圖像以及EDX、XRD和FTIR數據

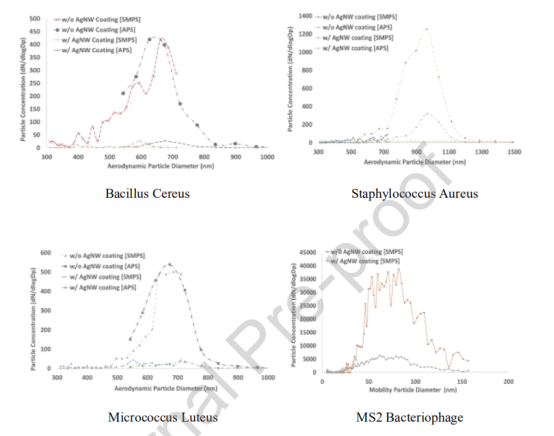

圖6.AgNW涂層前后纖維網的粒度分布
