DOI: 10.1016/j.solmat.2020.110939
電紡絲相變纖維（PCF）可釋放超過85wt％的有機溶劑，但仍存在由熱循環引起的泄漏問題。在本文中，通過靜電紡絲其水溶液取代傳統方法中使用的有機溶劑，制備了一種新型PEG/PVA復合材料PCF，這使PCF的設計朝著綠色且經濟的方向發展。同時，采用簡單的表面交聯技術以防止在長期使用過程中的PEG泄漏，提高了所得交聯PCF（CPCF）的熱穩定性和拉伸強度。CPCF-50顯示出最佳的形態結構，且具有72.3J/g的相對高潛熱。由于限制效應，CPCF在1000次熱循環中表現出良好的熱、化學和形態穩定性。CPCF還顯示出優異的溫度調節能力。CPCF-50在加熱和冷凍過程中的調溫時間分別比對照和CPCF-0長59.0％和89.5％。因此，本研究所制備的CPCF具有較高的潛熱和長期可靠性，為大規模生產蓄熱用相變纖維開辟了一條新的途徑。
圖1.（a）靜電紡絲和（b）化學交聯機理的示意圖；（c）一張CPCF-50膜的照片。

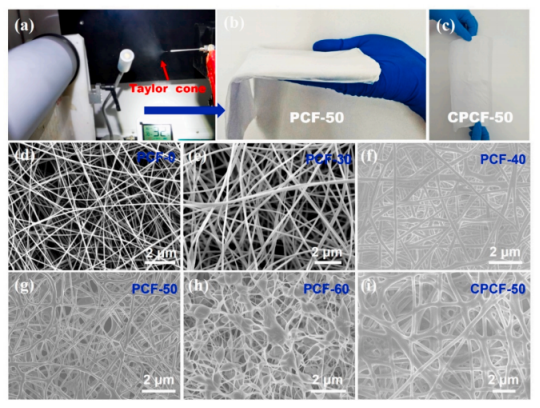

圖2.（a）PEG/PVA溶液（50/50）的靜電紡絲圖；所制備的（b）PCF-50和（c）CPCF-50的照片；（d-h）PCF和（i）CPCF-50的SEM圖像。

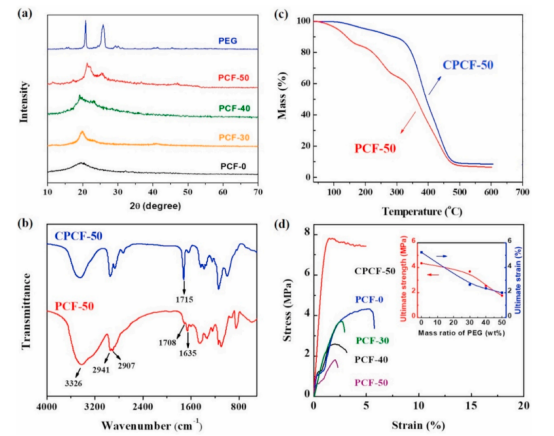

圖3.（a）PEG和PCF的XRD圖譜；（b）PCF-50和CPCF-50的FTIR光譜和（c）TG曲線；（d）復合纖維的典型應力-應變曲線（插圖為極限強度和應變）。

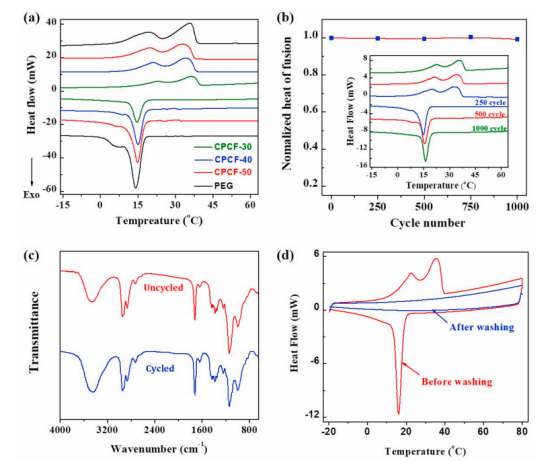

圖4.（a）PEG和CPCF的DSC環路；（b）通過CPCF-50第一個加熱循環歸一化的熔融潛熱（插圖為相應的DSC環路）；（c）熱循環后CPCF-50的FTIR光譜；（d）水處理后CPCF-50的DSC曲線。

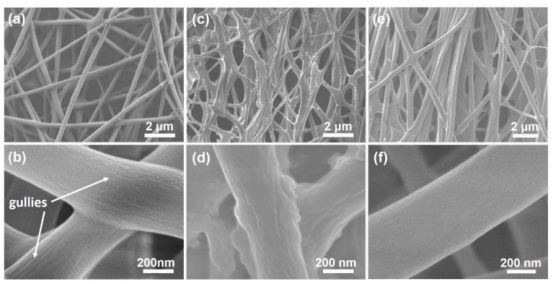

圖5.（a，b）水沖洗處理后的CPCF-50、1000次熱循環后的（c，d）PCF-50和（e，f）CPCF-50的SEM圖像。

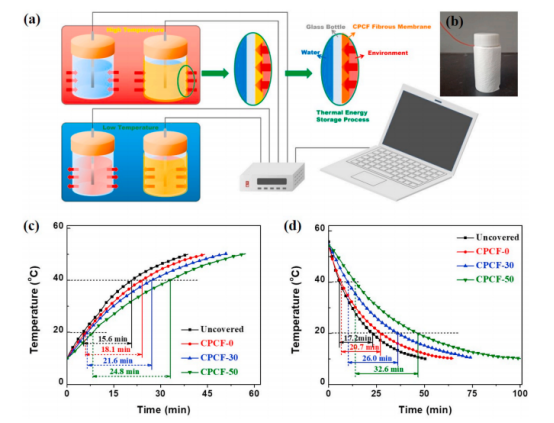

圖6.（a）調溫試驗示意圖；（b）加熱過程后用CPCF-50保護層覆蓋的小玻璃瓶；（c）覆蓋有不同保護層的小玻璃瓶的加熱和（d）冷卻曲線。
微信二維碼
