DOI: 10.1002/mame.202000529
惡臭傷口會對患者的健康產生不利影響。一種結合水凝膠和活性炭（AC）特性的敷料將有利于治療這些傷口，控制傷口滲出液，同時吸附引起惡臭的化合物。在當前工作中，使用丙烯酸酯封端的聚氨酯基前體（AUPs）和甲基丙烯酸海藻酸鈉（AlgMOD）。合成的AUPs具有不同的聚乙二醇主鏈摩爾質量（2-20 kg mol-1），以調節其機械性能和溶脹性能，而以止血性能聞名的甲基丙烯酸海藻酸鈉可實現化學交聯。將AUP和AlgMOD與AC的共混物加工成水凝膠片材和電紡膜。結果表明，所制備的樣品具有可調節的機械強度（楊氏模量為0.03-0.63MPa）和溶脹性能（2.2-34.9g水/g水凝膠）以及較高的凝膠分數（>85％）。將該片材與商用氣味吸附敷料（Carbonet和Carboflex）比較，從而進行基準測試。含有0.5％w/w AC的AUP片材（8和10 kg mol-1）對結晶紫具有較強的吸附作用（24小時后>90％）。采用掃描和透射電子顯微鏡觀察（核殼AlgMOD/AUP）纖維形態。間接細胞試驗表明，所開發的材料具有生物相容性。綜上所述，該研究成功合成了一種基于水凝膠的異味吸附傷口敷料，有望促進惡臭傷口的愈合。
圖1.異味吸附水凝膠基傷口敷料的設計。

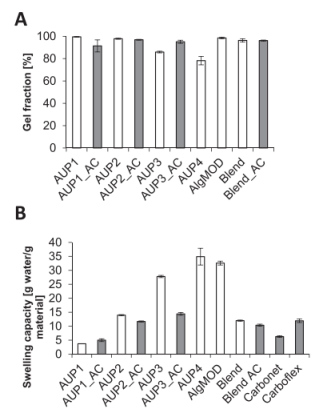

圖2.A）含（灰色）和不含（白色）0.5％w/w AC的水凝膠的凝膠分數。B）含（灰色）和不含（白色）AC的水凝膠的溶脹能力。

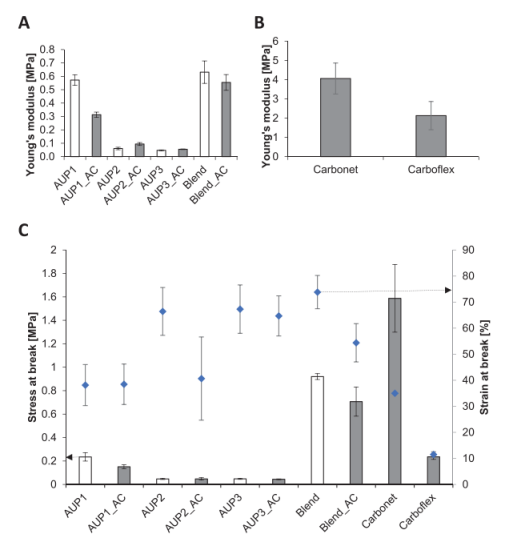

圖3.A，B）楊氏模量和C）斷裂時的應力和應變，斷裂值是通過以10mm min-1的牽引速度對溶脹樣品進行拉伸試驗測定的。沒有活性炭的材料顯示為白色，含0.5％w/w活性炭的材料顯示為深灰色。

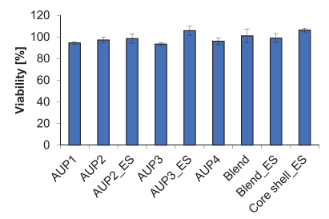

圖4.使用人真皮成纖維細胞的間接細胞測試。通過MTS法測定活性。帶有“ES”注釋的標簽代表靜電紡絲膜。無“ES”注釋的標簽代表水凝膠片。

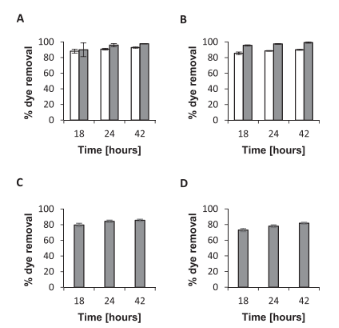

圖5.在不同時間點（18、24和42小時）去除結晶紫的百分比。沒有活性炭的材料以白色顯示，含0.5％w/w活性炭的材料以灰色顯示。A）圖顯示了AUP2和AUP2_AC結果，B）AUP3和AUP3_AC的圖，C）Carbonet的圖，D）Carboflex的圖。

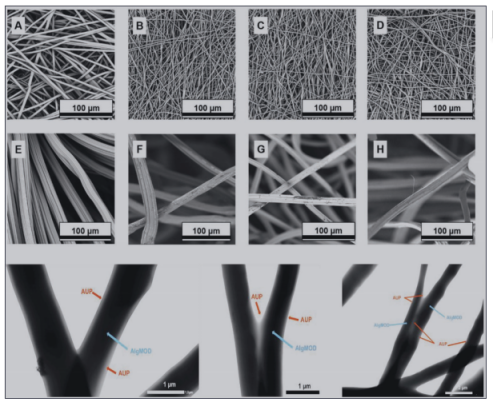

圖6.上圖：A-D）電紡敷料和商用敷料纖維層的SEM圖像：AUP2（A），AUP3（B），共混物（C），核殼2（D），E）Carbonet頂層，F）Carbonet中間層，G）Carbonet底層，H）Carboflex頂層。下圖：AlgMOD/AUP3核-殼纖維的TEM圖像。
微信二維碼
