Polym. Eng. Sci.：電紡孕酮負載醋酸纖維素納米纖維的制備及其藥物緩釋特性

DOI: 10.1002/pen.25549

在本研究中，采用靜電紡絲法制備了一種與激素孕酮（P4）結合的新型醋酸纖維素（CA）納米纖維，并通過控釋試驗評估了其作為藥物和獸藥控釋體系的潛力。通過掃描電子顯微鏡、差示掃描量熱法和傅里葉變換紅外光譜對負載P4的CA納米纖維的形貌、熱行為和結構進行了表征。分析表明，P4的摻入使納米纖維的直徑從340nm增加到892nm，其P4負載量為8％w/w。此外，由于純CA納米纖維的結晶度為67.23％，而P4負載CA納米纖維為非晶態，因此P4與CA的相互作用對其晶體結構產生了影響。最終，藥物釋放試驗顯示了一個關于釋放動力學的兩階段過程，樣品證明了擴散機制取決于納米纖維中P4的濃度。

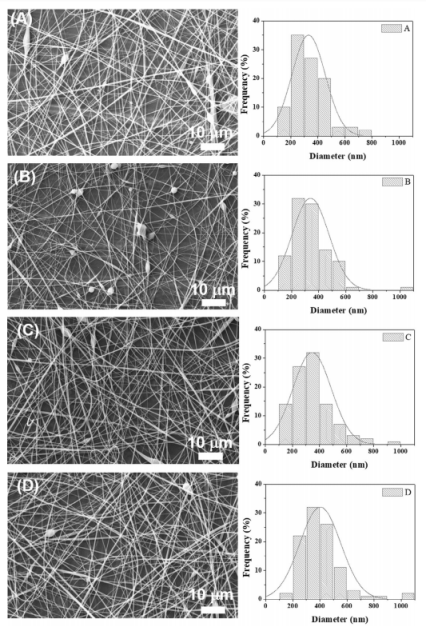

圖1.電紡納米纖維氈的SEM顯微照片和相應的直徑分布：A，條件A：10％w/w，電壓15kV，B，條件B：10％w/w，電壓18kV，C，條件C：12％w/w，電壓為15kV，D，條件D：12％w/w，電壓為18kV

圖2.電紡納米纖維氈的SEM顯微照片和直徑分布：A，P4為4％w/w，B，P4為6％w/w，C，P4為8％w/w，D，P4為10％w/w

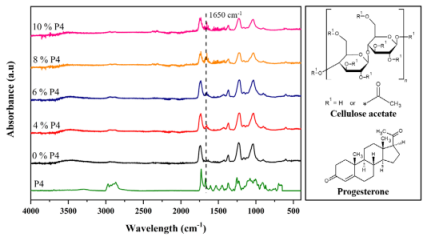

圖3.CA、P4和P4負載CA納米纖維的FTIR光譜及其相應的化學結構[顏色圖可在wileyonlinelibrary.com上查看]

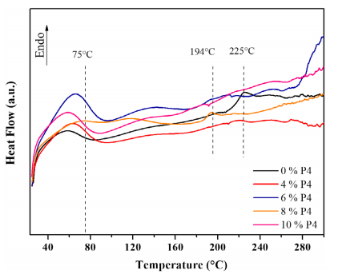

圖4.不含和含有P4的納米纖維樣品的DSC曲線[顏色圖可在wileyonlinelibrary.com上查看]

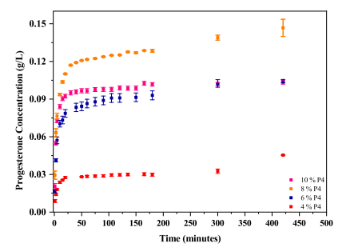

圖5.在乙醇水溶液（乙醇:水62.5:37.5v/v）中，改性CA納米纖維的P4釋放曲線[顏色圖可在wileyonlinelibrary.com上查看]

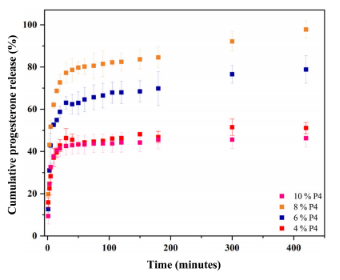

圖6.在乙醇水溶液（乙醇:水62.5:37.5v/v）中，改性CA納米纖維的累積P4釋放量（％）[顏色圖可在wileyonlinelibrary.com上查看]

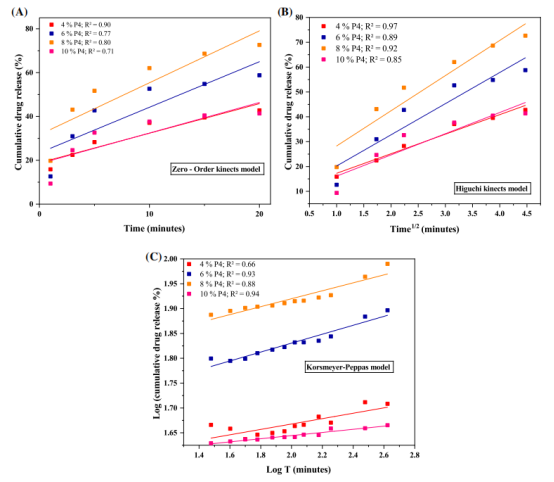

圖7.在最初的20分鐘內，CA+P4的動力學模型圖：（A）零階模型圖，（B）Higuchi模型圖，以及（C）Korsmeyer-Peppas模型圖[顏色圖可在wileyonlinelibrary.com上查看。]
