DOI:10.1016/j.mtchem.2020.100309
納米技術在科學、技術、醫學等各個領域的應用潛力越來越大。在此背景下，磁性納米顆粒被認為是一種很有前途的納米材料，可通過微創治療來消除小腫瘤。本研究設計并制備了含檸檬酸基配體改性磁性納米顆粒的聚己內酯（PCL）電紡雜化膜。配體的性質使納米顆粒和主體纖維之間具有高度相容性，這可以通過納米顆粒沿纖維的分布來推斷。納米粒子的尺寸和功能化，以及靜電紡絲參數的優化，使納米帶電纖維直徑在500 nm至3 mm范圍內獲得了高度均勻的分布。使用MTT法分析了優化的電紡雜化膜對兩種不同黑色素瘤細胞系（低轉移性A375和高轉移性A2058）的抗癌活性。與未官能化的Fe3O4納米顆粒相比，所制備的膜對兩種黑素瘤細胞活性均表現出劑量依賴性的降低，而活性卻沒有降低。鑒于雜化膜對子宮HeLa細胞的抗腫瘤活性，其實際應用反響良好。功能膜的磁性和結構與形態特征在調節/增強電穿孔技術輔助的藥物和化學療法的納米遞送方面具有廣闊的應用前景。
圖1.達卡巴嗪（1）和干擾素α-2b（2）的分子結構。

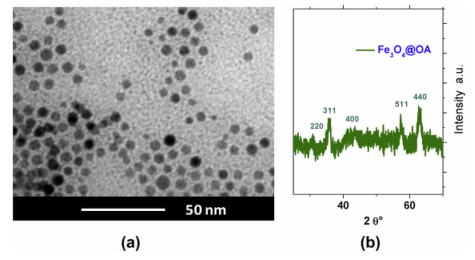

圖2.Fe3O4@OA納米顆粒的TEM圖像（a），Fe3O4@OA的XRD光譜（b）。

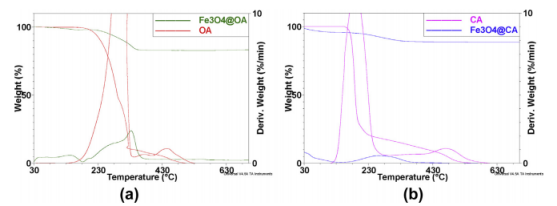

圖3.（a）Fe3O4@OA和OA（左側）,（b）Fe3O4@CA和CA（右側）的TG-DTG曲線。

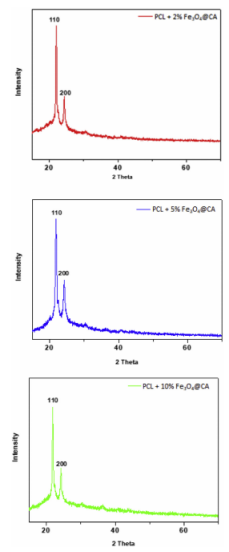

圖4.PCL添加Fe3O4@CA的XRD曲線：紅色是PCL2％Fe3O4@CA，藍色是PCL5％Fe3O4@CA，綠色是PCL10％Fe3O4@CA。

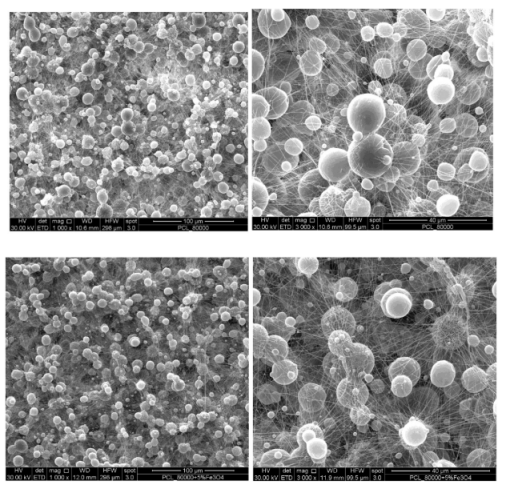

圖5.參照膜（頂部）和含5wt％Fe3O4@CA的膜（底部）的FESEM圖像。

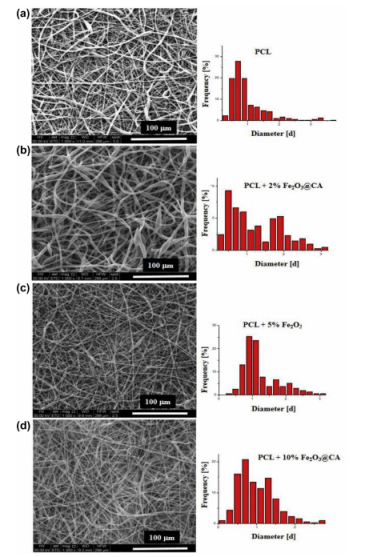

圖6.a）參照膜以及含b）2wt％、c）5wt％和d）10wt％Fe3O4@CA的膜的FESEM圖像（左側），纖維的直徑分布（右側）。

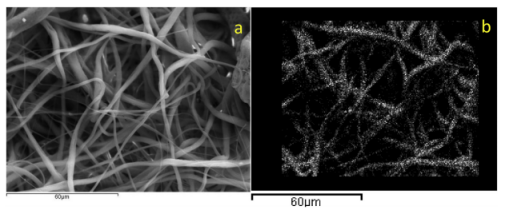

圖7.含2wt％Fe3O4@CA的PCL的電子顯微照片（a）；鐵的EDS圖（b）。

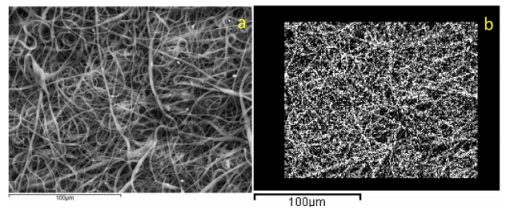

圖8.含5wt％Fe3O4@CA的PCL的電子顯微照片（a）；鐵的EDS圖（b）。

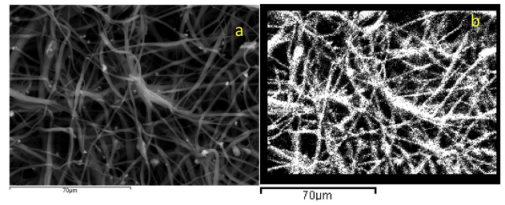

圖9.含10wt％Fe3O4@CA的PCL的電子顯微照片（a）；鐵的EDS圖（b）。

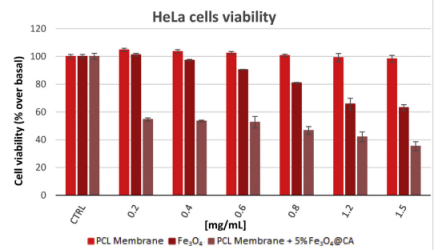

圖10.PCL膜、Fe3O4和PCL膜+5％Fe3O4@CA對HeLa細胞存活率的影響。如實驗部分所述，使用MTT測定法評估HeLa癌細胞的細胞存活率。在0.2、0.4、0.6、0.8、1.2和1.5 mg/mL濃度下，用PCL膜（淺紅色）、Fe3O4（深紅色）或PCL膜+5％Fe3O4@CA（粉紅色）對HeLa細胞處理72小時。細胞存活率表示為與對照（載體處理的細胞）相比的百分比。該值代表三個不同實驗的平均值±SD。

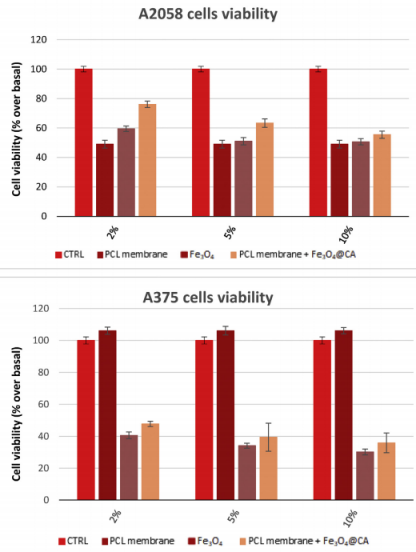

圖11.暴露于載體（DMSO）、PCL膜、Fe3O4本身以及與Fe3O4@CA共軛的PCL膜的A2058（頂部）和A375（底部）細胞存活率的圖。如實驗部分所述，使用MTT測定法評估A2058和A375黑素瘤癌細胞的細胞存活率。兩種黑色素瘤細胞均用載體（CTRL，淺紅色）或PCL膜（深紅色）、Fe3O4（粉紅色）和Fe3O4@CA濃度為2、5和10wt％的PCL膜（鮭魚紅）處理。細胞存活率表示為與對照（載體處理的細胞）相比的百分比。該值代表三個不同實驗的平均值±SD。
