DOI:10.1166/jnn.2020.17563
在本研究中，通過簡單的乳酸輔助自組裝靜電紡絲技術合成了核-衛星狀鉑納米顆粒（PtNPs，2-3nm）包覆金納米球（AuNPs，30nm）摻雜三維（3D）聚己內酯（PCL）納米纖維。通過基于溶液的方法制備了核-衛星狀Pt-Au納米顆粒，并采用TEM、HR-TEM、UV-Vi和XRD光譜技術對其進行了表征。利用FTIR、TGA、FESEM和HR-TEM分析技術對3D納米纖維支架進行了表面形態和結構分析。結果表明，本研究成功制備了由摻雜Pt-AuNPs的PCL組成的3D電紡纖維結構（PCL@Pt-AuNPs），可作為骨組織工程應用的潛在生物材料。
圖1.（A）AuNPs和Pt-AuNPs的紫外-可見光譜和（B）X射線衍射光譜。Pt-AuNPs的（C）TEM和（D）HRTEM圖像。

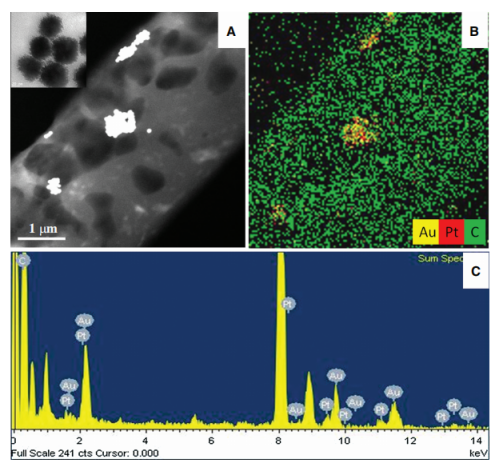

圖2.（A）Pt-AuNPs的HRTEM圖像（插圖為纖維內部Pt-AuNPs的近距離觀察結果）、（B）能量色散X射線（EDS）映射圖像，以及（C）EDS光譜。

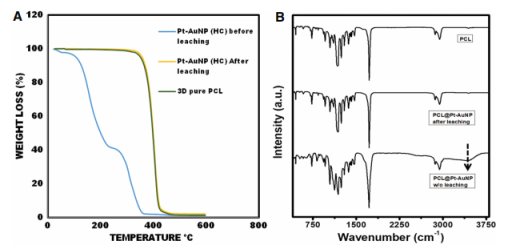

圖3.（A）制備的3D納米纖維支架的TGA和（B）FTIR光譜。

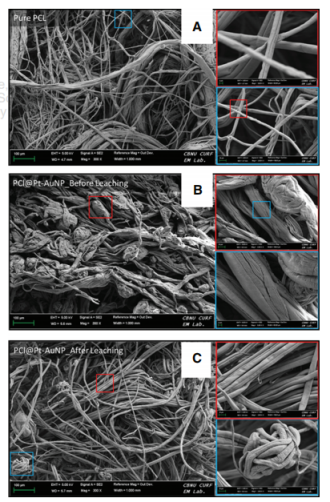

圖4.（A）純PCL、（B）PCL@Pt-AuNPs（無浸出）和（C）PCL@Pt-AuNPs（浸出后）的FESEM圖像。
