DOI:10.1016/j.polymertesting.2020.106627
包括特殊官能團（例如多巴胺和3,4-二羥基-L-苯丙氨酸（DOPA））的貽貝粘附蛋白表現出很強的粘附力，因此已在許多領域得到廣泛的應用。作為一種用于廢水處理的新型染料吸附劑，基本研究通過靜電紡絲工藝制備聚乙烯醇（PVA）納米纖維膜（NFMs），然后通過簡單的浸涂工藝在多巴胺或DOPA溶液中將其涂覆到聚多巴胺（pDA）或聚（3,4-二羥-L-苯丙氨酸）（pDOPA）上。分別使用掃描電子顯微鏡（SEM）、紫外光電子能譜（XPS）和接觸角分析儀比較了pDA或pDOPA涂覆PVA NFMs的表面形態、化學組成和親水性。由于pDA和pDOPA的自由基清除能力，PVA NFMs的熱降解溫度顯著提高了約100℃。此外，使用紫外可見分光光度計評估了聚多巴胺或聚（3,4-二羥基-L-苯丙氨酸）涂層的PVA NFMs對陽離子染料亞甲基藍（MB）的吸附性能差異。最后，進行可回收性測試以確認其作為染料吸附劑的適用性。
圖1.pDA和pDOPA涂層的PVA NFMs的制備過程以及MB吸附測試。

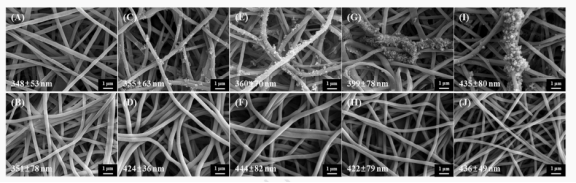

圖2.（A）初紡、（B）熱處理的PVA NFMs，具有不同涂覆時間的（C，E，G和I）PVA-c-pDA NFMs和（D，F，H和J）PVA-c-pDOPA NFMs的FE-SEM圖像，分別為（C和D）6 h、（E和F）12 h、（G和H）24 h和（I和J）48 h。

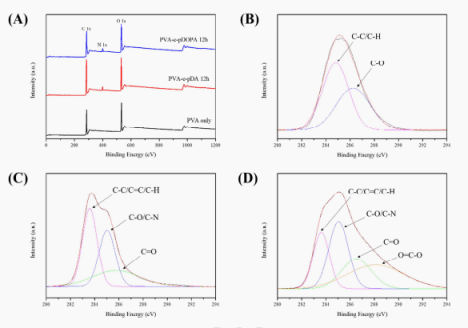

圖3.（A）僅PVA、PVA-c-pDA 12h和PVA-c-pDOPA 12h NFMs的XPS光譜。（B）僅PVA、（C）PVA-c-pDA 12h和（D）PVA-c-pDOPA 12h NFMs的C1s峰的XPS解卷積光譜

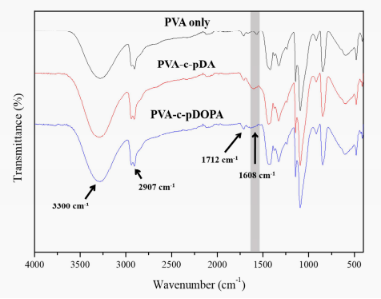

圖4.僅PVA、PVA-c-pDA 12h和PVA-c-pDOPA 12h NFMs的ATR-IR光譜。

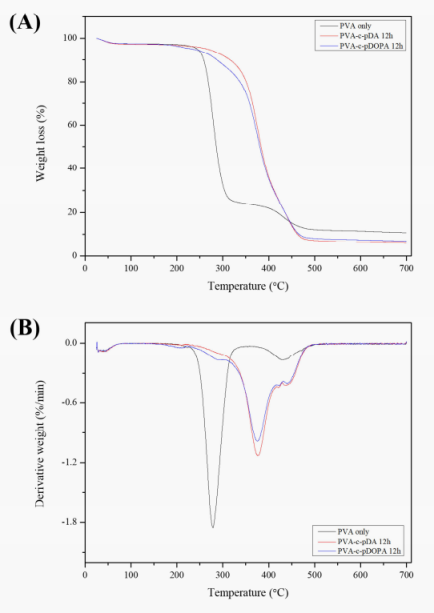

圖5.（A）僅PVA、PVA-c-pDA 12h和PVA-c-pDOPA 12h NFMs的TGA和（B）DTG熱分析圖。

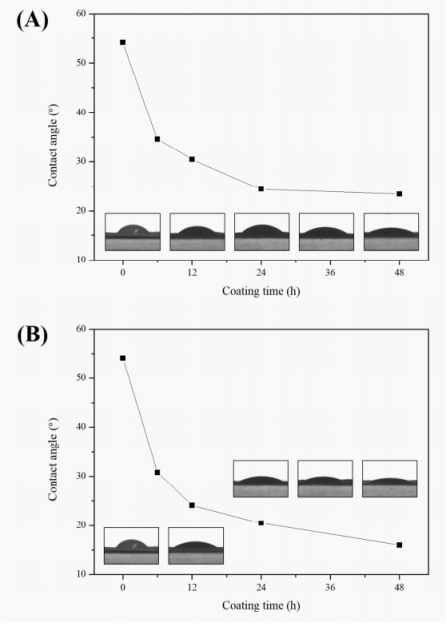

圖6.（A）PVA-c-pDA和（B）PVA-c-pDOPA NFMs在不同涂覆時間下的水接觸角。

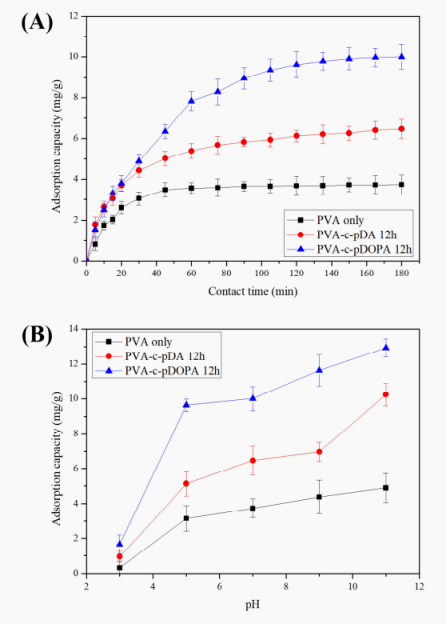

圖7.（A）僅PVA、PVA-c-pDA 12h和PVA-c-pDOPA 12h NFMs的時間依賴性和（B）pH依賴性吸附能力。

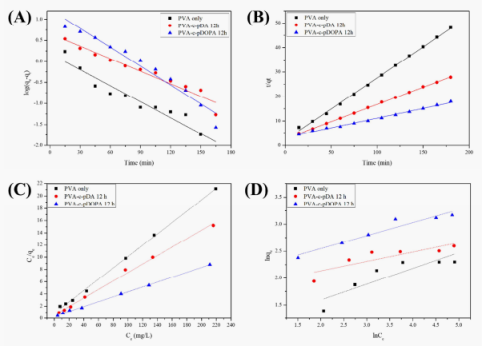

圖8.MB溶液中吸附動力學的（A）偽一級模型和（B）偽二級模型的圖。MB溶液中吸附等溫線的（C）Langmuir等溫線模型和（D）Freundlich等溫線圖。

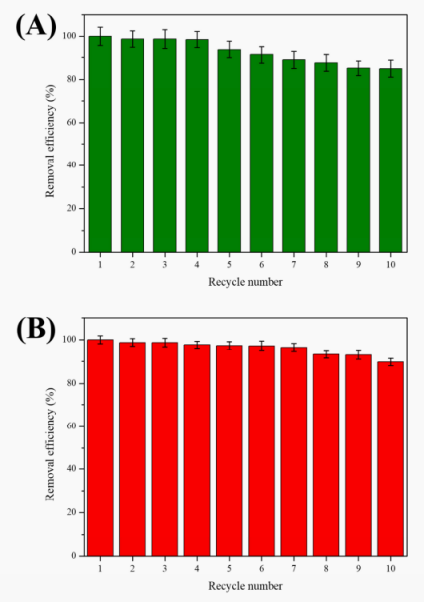

圖9.在10個吸附-解吸循環中，（A）PVA-c-pDA 12h和（B）PVA-c-pDOPA 12h NFMs對MB的可回收性。
