DOI:10.1016/j.jcis.2020.05.056
假設乳液是亞穩態的，可通過聚結和奧斯特瓦爾德熟化而失穩，從而導致相分離。將乳液液滴固定在固體材料中可以提高其儲存過程中的穩定性。實驗通過微乳液和納米膠囊分散體的靜電紡絲，從而固定聚合物納米纖維中的膠體。納米纖維在不同時間段后溶解，以重新分散納米液滴和納米膠囊。研究結果表明，納米液滴和納米膠囊的大小接近于靜電紡絲之前原始膠體的大小，這意味著乳液液滴可以有效地長時間存儲在納米纖維中。通過靜電紡絲將液滴包裹在納米纖維中，可使乳液的重量和體積減少高達82％。因此，該方法有利于改善乳液的保存期限、減少儲存量以及降低用于乳液運輸的能量消耗。
圖1.SEM顯微照片a：PVA納米纖維（250 kV/m）；b-d：負載有不同量PO的PVA納米纖維。b：PO1@PVA（56％PO，250 kV/m）；c：PO2@PVA（71％PO，250 kV/m）；d：PO3@PVA（79％PO，300 kV/m）。

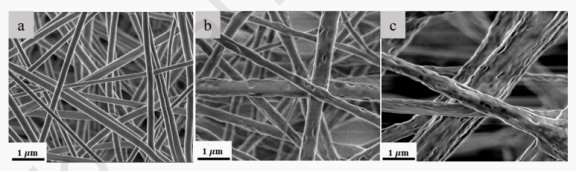

圖2.SEM顯微照片a：PVA/CMC納米纖維（250 kV/m）的；b和c：負載有不同量PO的PVA/CMC納米纖維。b：PO1@PVA/CMC（56％PO，250 kV/m）；c：PO2@PVA/CMC（71％PO，300 kV/m）。
圖3.a：在DMSO-d6中，PO、SDS、PVA纖維、4-羥基苯甲醛和含4-羥基苯甲醛的PO1@PVA的1H-NMR光譜。b：用于測定PO濃度的校準曲線，該曲線由PO的1H-NMR信號（0.66-0.82 ppm）和內標信號4-羥基苯甲醛（9.77 ppm）的積分計算得出。c：在25-28℃下存放7個月后，新鮮制備的PO1和PO2乳液以及相同乳液的照片。
圖4.無紡纖維的照片a-d：負載有不同量PO的PVA納米纖維。a：PO1@PVA（56％PO，250 kV/m）；b：PO2@PVA（71％PO，250 kV/m）；c：PO3@PVA（79％PO，300 kV/m），將其溶解在AlCl3水溶液中，然后在6天后進行相分離。
圖5.無紡纖維的照片a-c：負載不同量PO的PVA混合CMC納米纖維。a：PO1@PVA/CMC（56％PO，250 kV/m）；b：PO2@PVA/CMC（71％PO，300 kV/m），將其溶解在AlCl3水溶液中，然后在6天后進行相分離。
圖6.SEM顯微照片a-c：SiO2 NPs（w:w TEOS:PO=100:0），d-f：SiO2 NCs/POl（TEOS:PO=83:17）；g-i：SiO2 NCs/POh（TEOS:PO=67:33）。a，d，g：在右旋糖酐纖維中電紡之前；b，e，h：包埋在右旋糖酐纖維中；c，f，i：將負載的右旋糖酐纖維溶解在水中之后。
