DOI:10.1021/acsomega.0c00122
采用簡單的靜電紡絲技術結合適當的煅燒工藝制備了泡沫狀NiO/CuO納米復合材料。通過調整初始材料中的Ni/Cu摩爾比（1:2、1:1和2:1），獲得了不同的NiO/CuO納米復合材料。通過X射線衍射（XRD）、場發射掃描電子顯微鏡（FE-SEM）、X射線光電子能譜（XPS）和氮氣吸附-解吸等溫線對復合材料進行了表征。此外，研究了它們在NaBH4存在下作為還原4-硝基苯酚（4-NP）的催化劑。測試結果表明，Ni/Cu=1:1的納米復合材料具有較高的表面氧空位含量和比表面積，因此具有最佳的催化活性。
圖1.所制備產品的XRD圖。

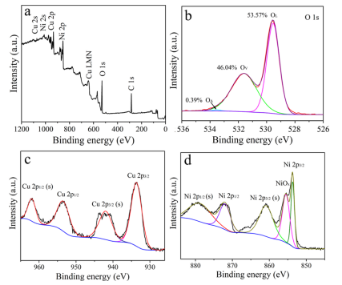

圖2.所制備產品的全掃描（a）、O 1s（b）、Cu 2p（c）和Ni 2p（d）XPS光譜。

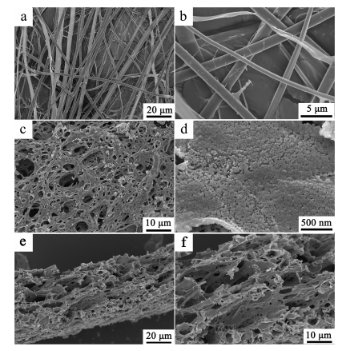

圖3.電紡凝膠纖維的SEM圖像（a，b）；煅燒產物的俯視圖（c，d）和橫截面圖（e，f）。

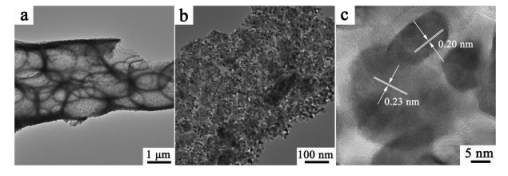

圖4.產品的TEM（a，b）和HR-TEM（c）圖像。

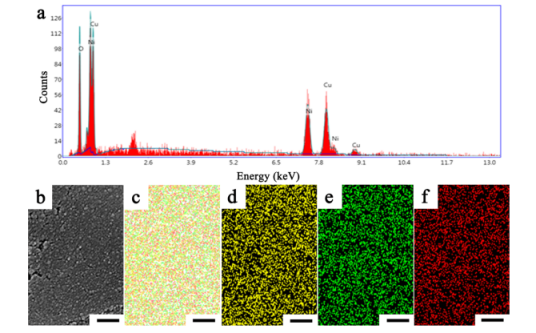

圖5.EDS頻譜（a）；SEM圖像（b）；和所有元素（c）、氧元素（d）、鎳元素（e）和銅元素（f）的EDS映射結果。比例尺為200 nm。

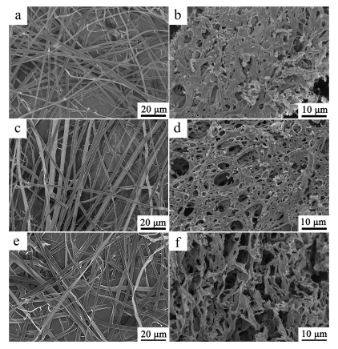

圖6.凝膠纖維和相應煅燒產物的SEM圖像：Ni/Cu=1:2（a，b），Ni/Cu=1:1（c，d）和Ni/Cu=2:1（e，f）。

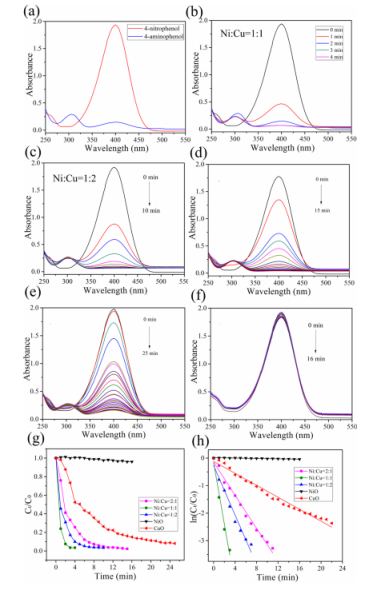

圖7.還原4-NP的催化活性。（a）催化反應前后反應溶液的紫外-可見光譜。（b-f）在不同催化劑存在下催化反應的時間分辨紫外-可見光譜。（g）催化還原4-NP的Ct/CO與時間的關系圖。（h）催化還原4-NP的ln（Ct/C0）與時間的關系圖。

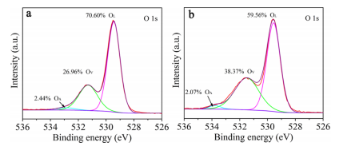

圖8.NiO/CuO的O 1s XPS光譜：（a）Ni/Cu=2:1，（b）Ni/Cu=1:2。
圖9.還原4-NP的催化劑的可回收性。
