DOI:10.1016/j.matchemphys.2020.123152
這項研究旨在探討含納米羥基磷灰石（nHA）和沸石的復合聚乳酸/聚己內酯（PLA/PCL）共混電紡納米纖維對人類牙髓衍生干細胞（hDPSCs）增殖的促進作用及其在牙組織工程中的潛在應用。為此，通過水熱法合成了nHA和沸石，并分別通過FESEM和X射線衍射研究了它們的形態特征和晶體性質。PCL-PLA/nHA/沸石納米纖維是通過靜電紡絲技術制備的，并通過FT-IR和水接觸角測量方法進行表征。隨后，通過MTT法和FESEM分別研究了hDPSCs在纖維上的生存力和粘附力。結果表明，培養1、7和14天后，hDPSCs在PCL-PLA/沸石支架上的生存能力顯著提高，在PCL-PLA/nHA支架上培養3天后，細胞活力達到最大增強（P≤0.001）。孵育7天和14天后，在同時含nHA和沸石的支架上的細胞生長比僅負載nHA的納米纖維要好。總之，研究結果表明，負載沸石的納米纖維是最適合骨骼和牙齒組織工程應用的支架。需要更多的研究來探討沸石基納米纖維支架在開發用于牙組織再生的人工支架方面的效率。
圖1.沸石（A和B）和nHA（C和D）的FE-SEM圖像。

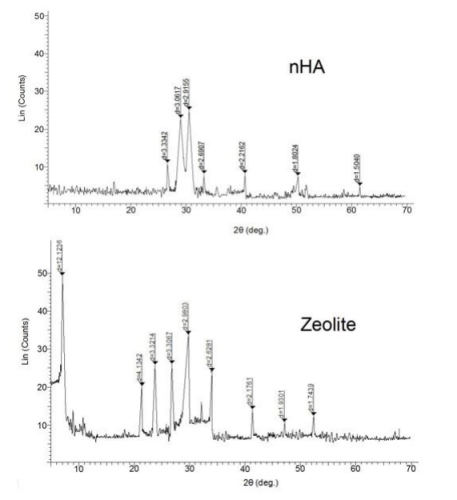

圖2.沸石和nHA樣品的XRD圖譜。

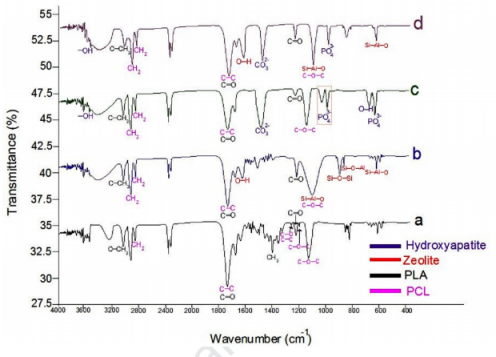

圖3.A）PCL-PLA、B）PCL-PLA/沸石、C）PCL-PLA/nHA和D）PCLPLA/nHA/沸石的FTIR光譜。

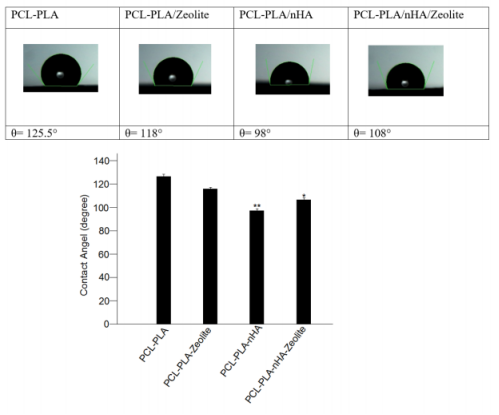

圖4.60秒后的靜態接觸角顯微照片。與對照相比，*P<0.05和**P<0.01被認為是顯著的。數據表示為平均值±SD（n=3）。

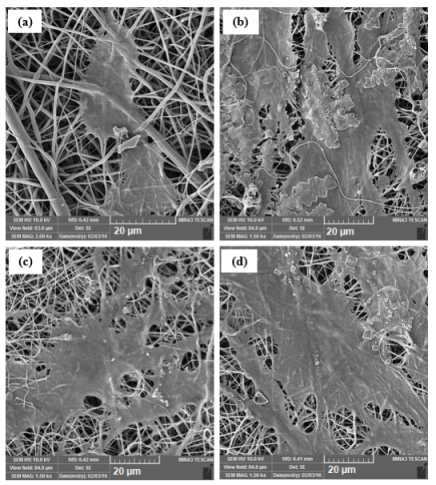

圖5.hDPSCs與設計的納米纖維粘附的FE-SEM圖像：A）PCL-PLA、B）PCLPLA/沸石、C）PCL-PLA/nHA和D）PCL-PLA/nHA/沸石。

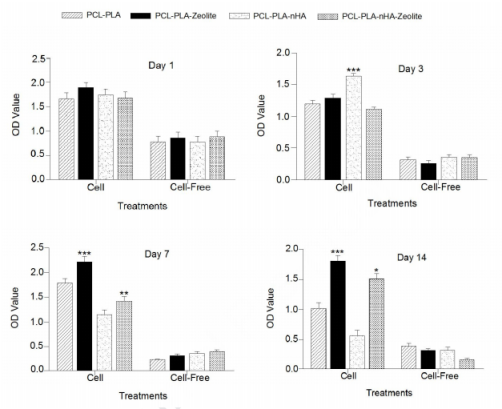

圖6.DPSCs在PCL-PLA、PCL-PLA/沸石、PCL-PLA/nHA和PCLPLA/nHA/沸石納米纖維上的細胞活力。與對照相比，P<0.05，**P<0.01和**P<0.001被認為是顯著的。數據表示為平均值±SD（n=3）。
