【技術情報】殼聚糖/PVA混合溶液導電率測量
我是小紡，MECC的一名研究員。
這次，我們研究了殼聚糖和 PVA 混合溶液的導電率。
研究員：小紡
擔任MECC納米纖維部研究員的第二年。
愛好：閱讀科學雜志和最新研究論文、空手道
特長：中文
【目的】
相關文獻指出：純PVA具有很高的導電率，但當添加殼聚糖時，溶液的導電率會變得很低。我想知道導電率是否真的下降。如果導電率真的下降，這是否能成為其他天然衍生的聚合物（明膠等）也能成功紡絲的關鍵，所以我進行了這個實驗。
【材料】
殼聚糖100
PVA① 矮壯素EG-22P（三菱化學）
PVA② 可樂麗 Poval 217 (可樂麗)
【解決方案】
將殼聚糖添加到50wt％乙酸水溶液中，使其濃度為3wt％。在80℃下加熱并攪拌。
將 10wt% 的 PVA① 和 12.5wt% 的 PVA② 溶解在蒸餾水中。在70℃下加熱并攪拌。
以 1:1 的比例混合殼聚糖溶液和 PVA。
<導電率測量>
測量制備的溶液的導電率。結果如下表所示。

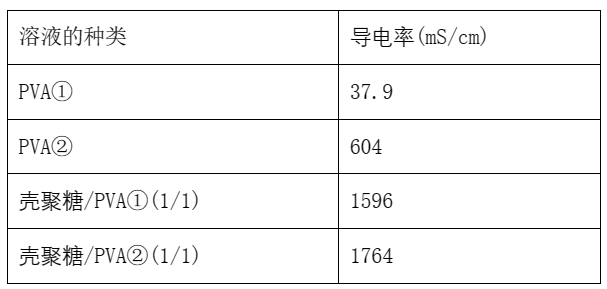

表格1 PVA溶液導電率測量結果

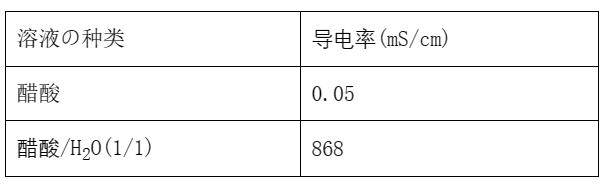

表2 醋酸的導電率測定結果
醋酸單體本身的導電率非常低，制成水溶液后因為醋酸是弱電解質所以導電率變高了。
這次使用的溶液是按照本公司自己的溶液制備程序-使用乙酸水溶液作為殼聚糖溶液的溶劑制作而成的，但在文獻中僅使用了冰醋酸。
所以接下來，我想嘗試僅使用醋酸制作殼聚糖溶液，看看是否有任何變化。
這次嘗試使用殼聚糖/PVA①溶液制作樣品，但由于其過高的導電性，導致液滴掉落，無法制作干凈的樣品。

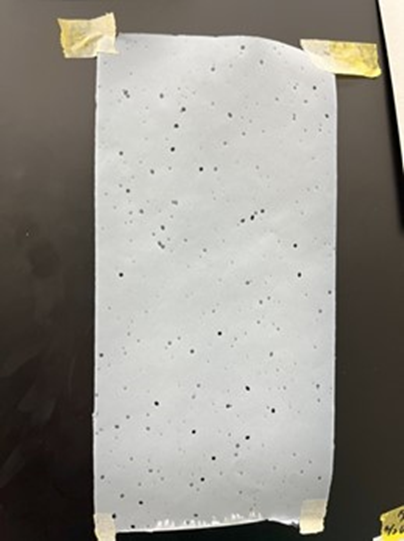

殼聚糖/PVA①溶液樣品
我希望通過混合殼聚糖和 PVA 來降低電導率，但令我失望的是電導率顯著增加。
希望下次能降下來……！
參考文獻
「殼聚糖和聚乙烯醇靜電紡納米纖維膜的功能和抗菌特性」
https://www.sciencedirect.com/science/article/pii/S2211715624000109
