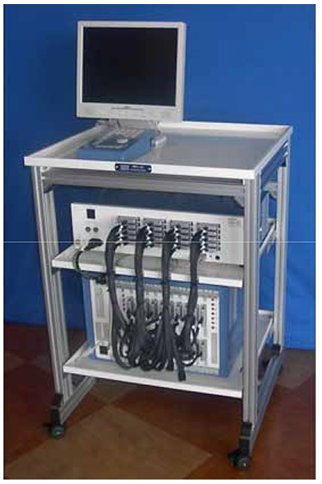

1臺設備可對PMOLED面板進行外觀檢測及開/短路，耐壓檢測！

【特征】
●1臺結合外觀檢測和特性檢測
   由于外觀檢查用的電源和開/短路檢查，耐壓測定用的電源的一鍵切換，這1臺設備可以全部解決，所以大大節約了循環
   時間和工作空間。
●可實現重現性高的溫度測量
   在耐壓檢查中，根據本公司開發的獨自技術，使重現性出色的測定成為可能。解決了在施加反向偏壓時由于二極管的波
   動現象等產生的測量結果的不穩定。
●高速特性檢測
    配備了16通道開/短路和耐壓測量電路，與傳統型號相比大大縮短了測量時間。
●可對應多種產品·具備自動判定功能
    64種（或更多）檢測條件和原始軟件可以輕松創建，登錄，從而可以對應多種產品。
    另外，輸入判斷值，可以高速進行自動判斷，因此也適合生產使用。

基本規格
【靜態特性檢測電源：BOS-01】                                              【畫面檢測用電源：PMD-03】
·檢測開/短路時的性能                                                             ·列（X）驅動器
 恒流輸出范圍：0～200uA                                                        輸出信號：可最多增設至960個通道
 電壓測定范圍：0～-3V                                                            亮度信號（脈沖寬度調制）：恒流電路
·測量耐壓時的性能                                                                   預充電電壓：RGB個別或同一電壓輸出
  恒流輸出范圍：0～200nA                                                       放電電壓：0V（GND單位）
  電壓測定范圍：0～-20V                                                          輸出電流：恒流電路5uA～1mA（0V～+25V）
  統計不良點數，如果不良多于判斷值則停止測量                             輸出電壓：5V～+25V
·檢測結果顯示在監視器（可選項）的屏幕上                                  ·行（Y）驅動器
                                                                                             輸出信號：可最多增設至256個通道
                                                                                             輸出電壓范圍：0V～25V
                                                                                             輸出電流：200mA

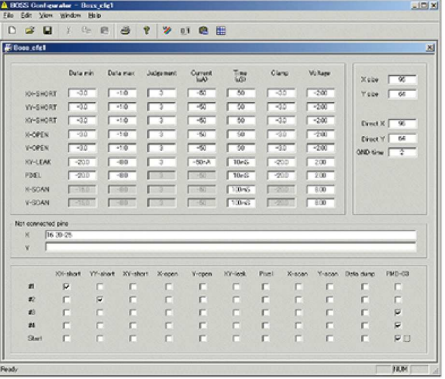

該畫面用于設置耐壓檢查和開/短路檢查的條件。設置短路，開路，漏電，掃描，未連接的引腳，畫板尺寸（像素數），是否保存結果，是否進行目測等條件。（用戶電腦畫面）

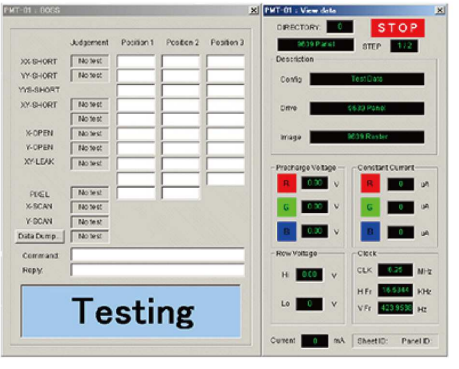

左側：BOS-01的測量結果顯示畫面。按項目顯示檢查結果，不良引腳編號，漏電流值和最終判斷結果。
右側：PMD-03的測量顯示畫面。顯示設定的電流，電壓，時鐘，文件夾名稱，檢測步驟編號等。
（PMT-01用的監視畫面）

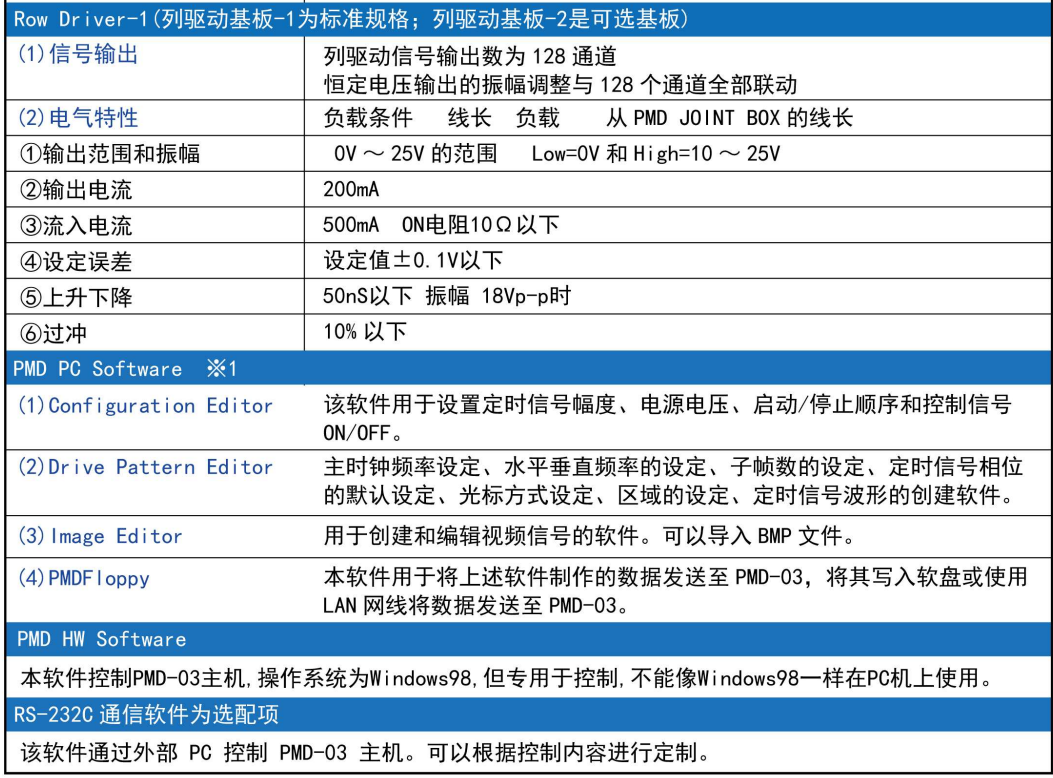

【畫面檢測部分：PMD-03】

※1 詳情請參閱PMD-03使用說明書。支持的操作系統如下。
      Windows95/98，WindowsNT，Windows2000，WindowsXP

更多設備訊息請移步http://www.mecc-jp.com/ee/
