以高達100mA的電流可最多同時點亮96個面板!
可監控到正向電壓和電流峰值!

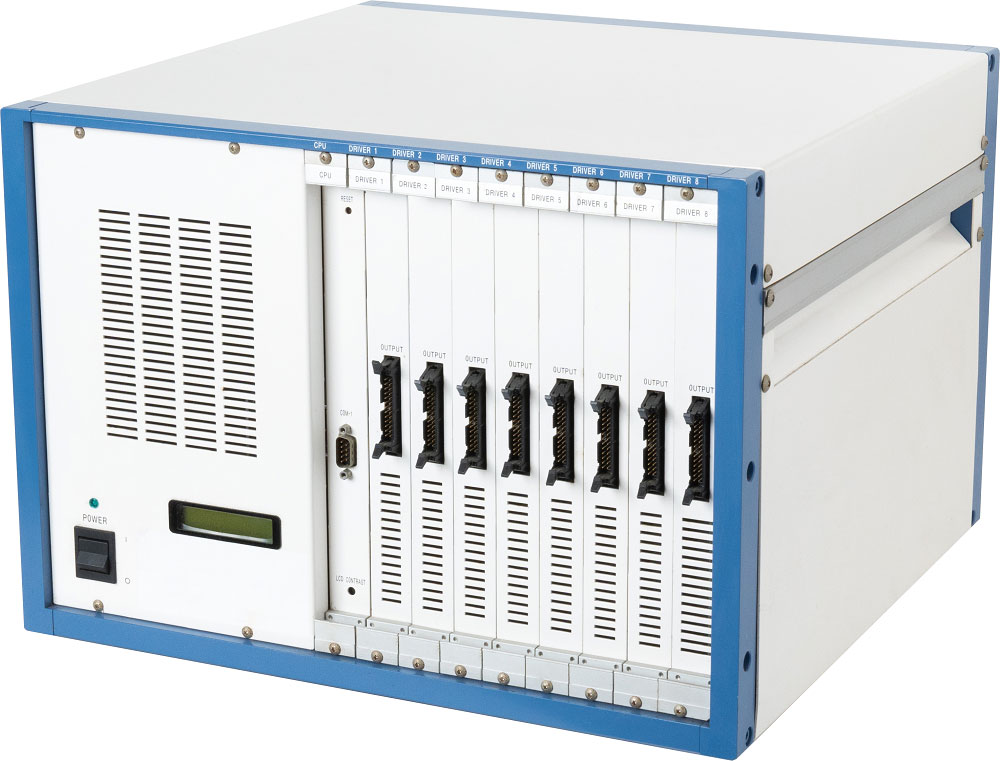

PMA-04是用于有機EL材料制成的信息終端中使用的中小型無源矩陣(PM)型面板的電池類型或在所需驅動條件下進行評估測試的樣品進行老化和壽命測試。
最多可同時點亮96個面板或者樣品,并可以監測正向電壓和電流峰值。
通過RS232C的COM端口進行ON/OFF控制,條件的設定及監控數據的讀取。
通過將6個通道分成16塊來設置和控制全部的96個通道。
【特征】
●可以為每個通道ON/OFF輸出
●可以單獨測量正向電壓和正向電流的峰值
●接通時,采用恒壓電流和恒流電源的PWM方式輸出
●關閉時輸出反向偏置電壓和0V(GND)
●每個通道可設定電流值或電壓值
●每6個通道可設置頻率和占空比
●占空比的設置范圍為0%~100.0%,增量為0.1%
●附帶電壓,電流輸出的校準軟件
按照校準軟件的指示操作的話,校準表就可以完成(不是自行校準)

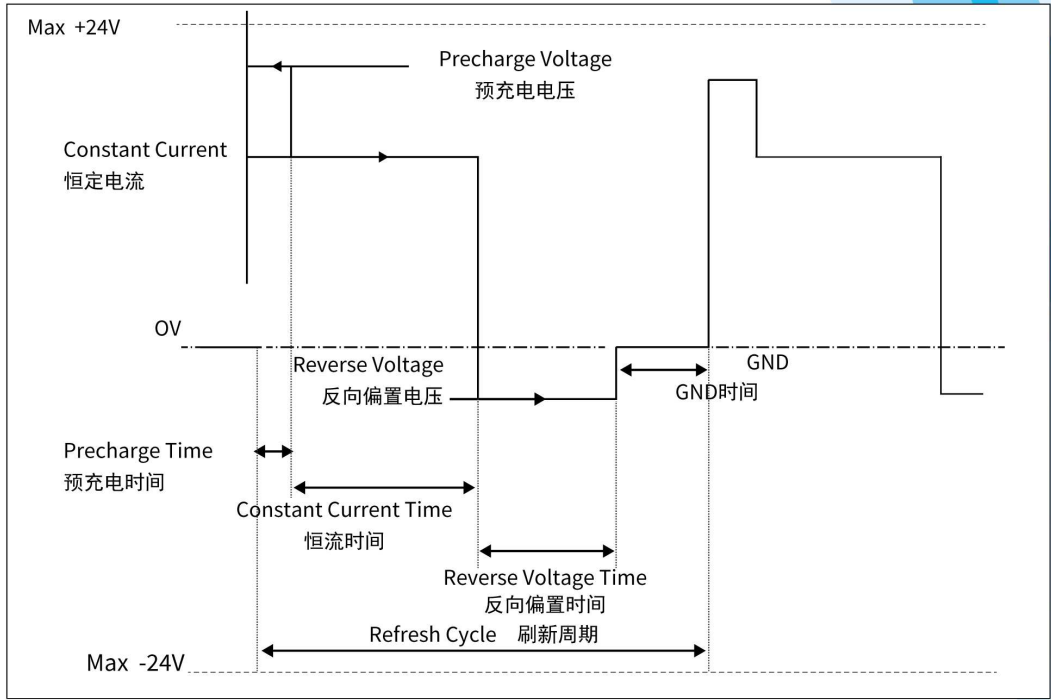

【信號的定義】

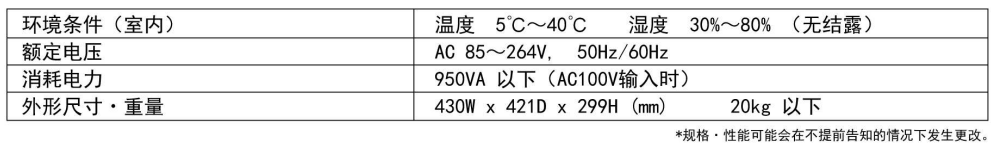

【一般規格】

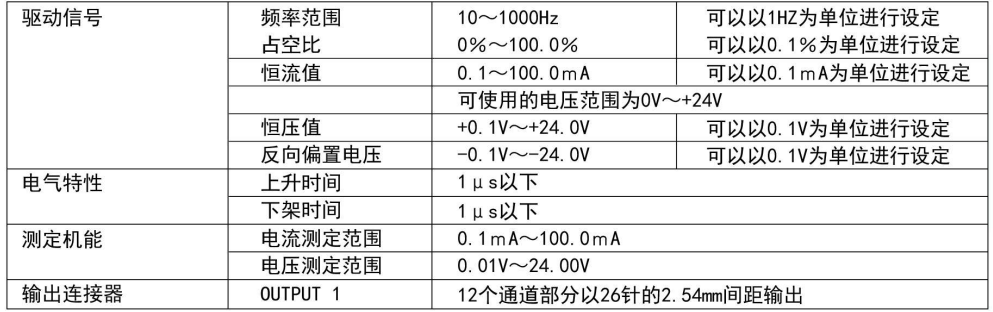

【Anode Driver-1】(最多可追加至8塊基板)
