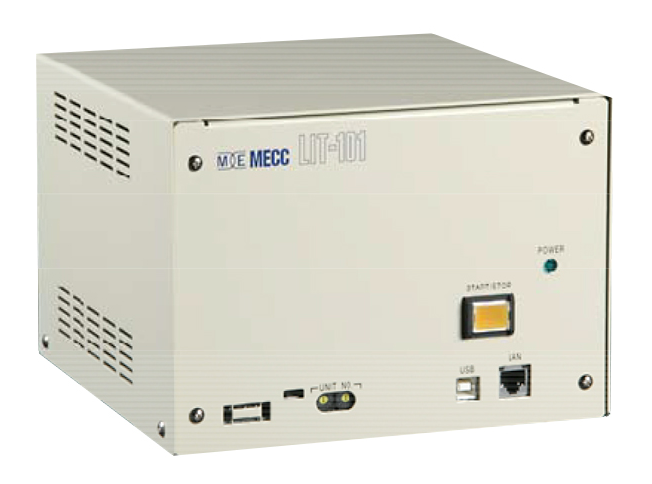

液晶電視驅動單元-LIT-01

LIT-01是Full HD，QUXGA，4K2K等LVDS輸入方式平板驅動用信號發生器。

（最大支持4096x4096pixels分辨率)最大支持8個鏈路，1080MHz（135MHzx8ch）點時鐘。

用于面板設置的邏輯輸出，12C控制也可以在任意時刻進行設置。

由于面板驅動所需的電源（時序控制器電源和背光源電源）可以互鎖，因此可以用一臺設備進行所有面板照片評估。

【特征】
●支持廣泛的點時鐘頻率和高清晰度面板分辨率
  ·點時鐘頻率在標準狀態下對應于Single-Link135MHz，Dual-Link270MHz（135MHzx2）。通過添加可選的
    SG板，最多可支持8-Link1080MHz（135MHzx8）
   ·支持最高4096x4096pixels的分辨率，可驅動Full HD，QUXGA，4K2K面板
●搭載定時控制器控制功能
    ·可通過I2C信號或邏輯電平進行定時控制器控制。控制可以在步進，步出或遙控器按下按鈕時指定
●定時控制器電源/背光電源的重疊放置及聯動

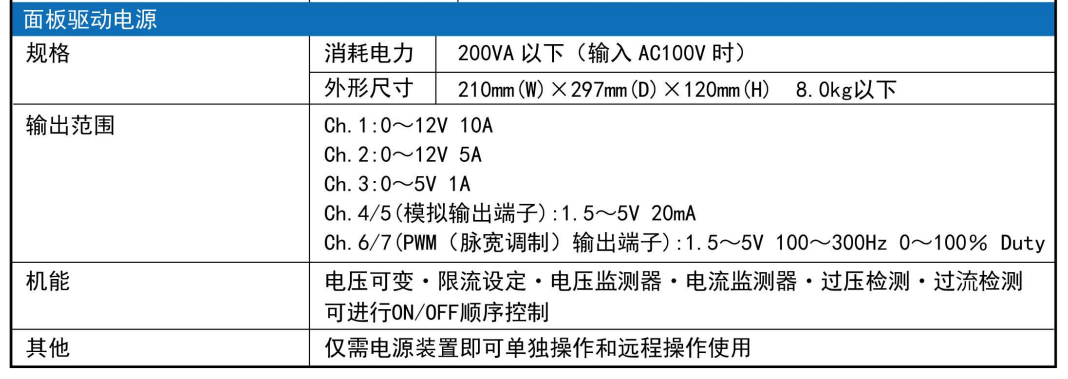

    ·選配品中準備了12V/10A，24V/A的背光驅動用電源及0V～12V5A的定時控制器驅動用電源等。另外，外
     部電源可以重疊配置，所以可以減少檢查控制臺等的設置空間。通過與這些電源的聯動，可以對應所有LVDS
     信號的生成和面板驅動電源
    ·外部電源還配備了多個模擬輸出端子，PWM輸出端子，可以用于背光調光等
●并行驅動及遠程控制可多達64臺
    ·利用PC遠程軟件，可用1臺電腦控制最多64臺LIT-01。它有助于統一管理許多面板驅動，例如老化動作和長
      期試驗。此時，不僅可以在同一面板，同一測定條件下驅動面板，也可以在所有限號發生器中進行不同種，
      不同條件下的面板驅動

【一般規格】
工作溫度：5℃～40℃
工作濕度：30%～80%（不包括結露狀態）
額定電壓：AC85V～132V或者AC170～265V（單相）
額定頻率：50Hz/60Hz

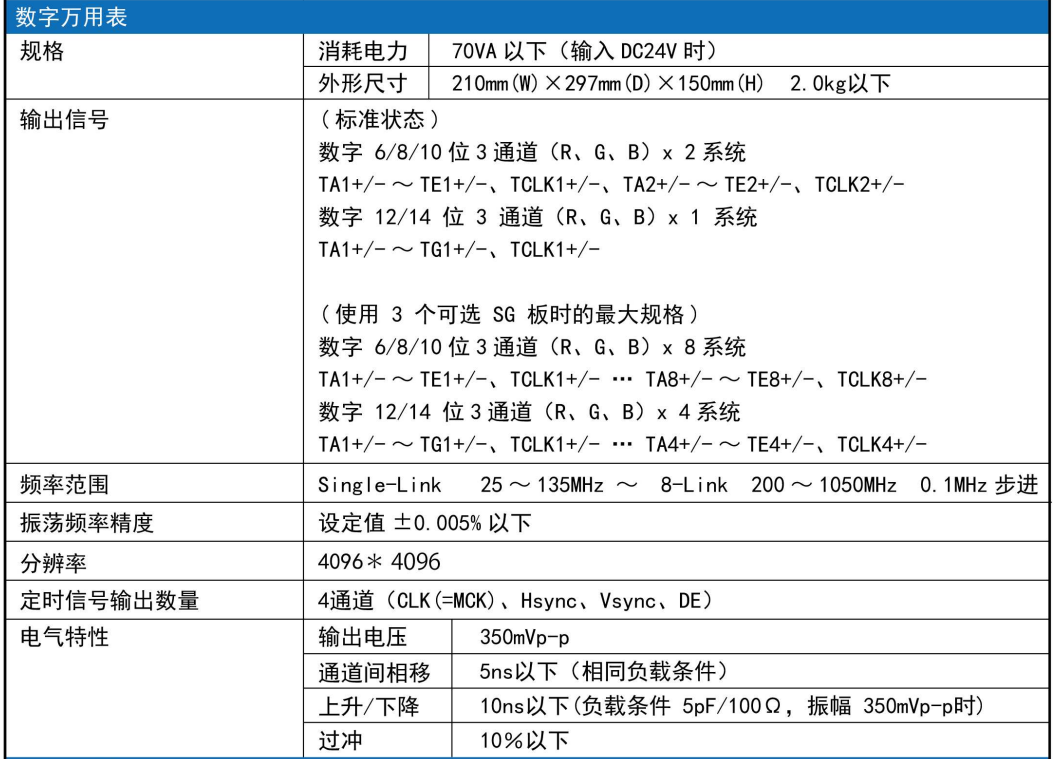

【規格概略】
