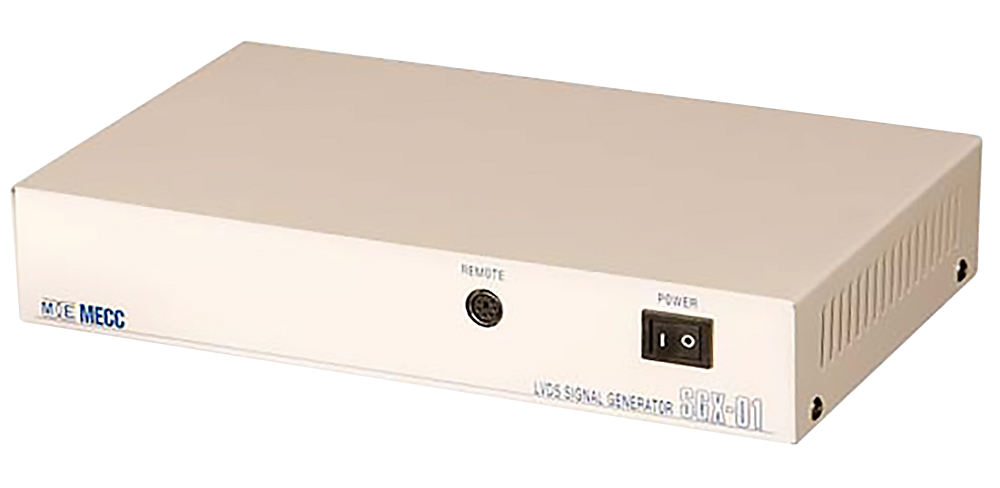

LVDS輸入的LCD模塊驅動信號發生器-SGX-01

SGX-01是支持Full HD和UXGA等LVDS輸入方式平板面板的信號發生器。（最大可支持4096x4096pixels分辨率）

主機的模式數據可以通過遙控盒改寫，因此可以很容易的應對機種變更。

【特征】
●通過矩形標記顯示可輕松檢測出缺陷部位
   ·可以根據前工序的自動檢查裝置等得到的坐標信息，在面板上顯示矩形標記。由此減輕目視檢查工序中的坐
    標確認及不良部位檢測作業
●支持廣泛的點時鐘頻率
   ·點時鐘頻率可支持Single-Link的135MH在，Dual-Link的270MHz（135MHzx2）

●操作簡單
   ·通過信號發生器的數據更新，可以縮短面板機型變更帶來的作業時間
   ·可以在個人電腦上編輯每個型號的信號模式數據，并通過RS-232-C傳輸到遠程BOX的內置閃存中，以更新測
    試模式數據
    ·通過操作遙控盒，可以輕松調整視頻信號每種顏色的可變數字灰度數據，各種SYNC信號的頻率，背光照明
     亮度（通過添加外部電源）等
    ·面板顯示十字線光標，可自由移動，可查看坐標
●通過滾動動作進行動態圖像響應性能評價
    ·可以在上下左右方向滾動檢查圖像。另外，也可以進行指定動作速度的自動滾動動作。由此，可以確認動畫
     響應功能
●被檢測面板上的文字繪制功能
    ·檢驗面板最多可顯示32個字母a和數字，便于檢驗過程中的評價工作
●支持EDID功能
   ·支持EDID功能，連接電腦顯示器時可獲取面板信息

【一般規格】
工作溫度：5℃～70℃
工作濕度：30%～80%（不包括結露狀態）
額定電壓：AC85V～132V或者AC170V～265V（單相）
額定頻率：50Hz/60Hz

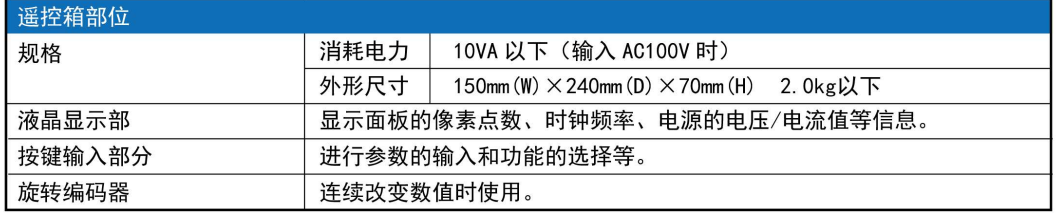

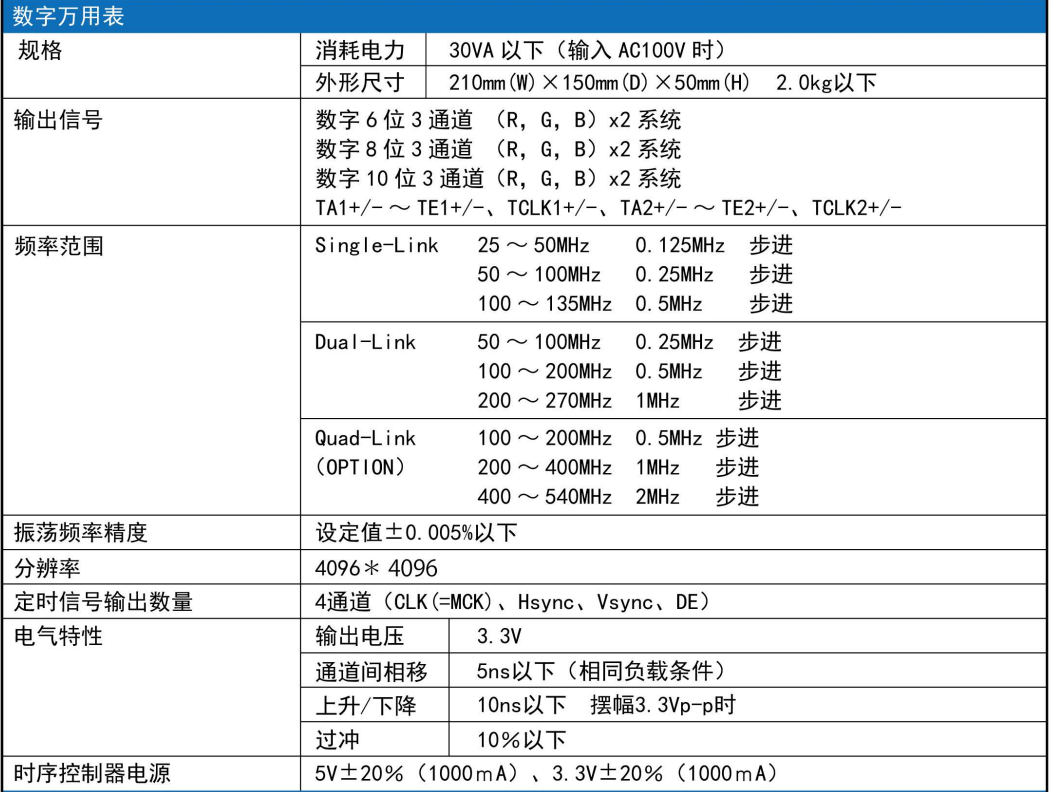

【規格概略】
